可编程序控制器原理与应用理论试卷九
单位___________ 姓名___________ 班级____________
注 意 事 项
- 本试卷依据课程标准命制,考试时间:120分钟。
- 请在试卷相应位置上填写姓名、准考证号和所在单位的名称,并用2B铅笔填涂答题卡上的相应位置处。
- 考试结束后,考生务必将上交试卷和答题卡。
- 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
- 考试应按要求作答,如不按要求进行作答,一律视为作答无效。
| 一 | 二 | 总分 |
得分 |
|
|
|
- 选择题(请将正确答案的代号填入括号内,每题1分,共80分)
- 在物料分拣控制系统中,推料是根据( )实现的
A.气缸得电
B.接触器线圈得电
C.气泵供气
D.电磁阀线圈得电控制气缸伸出与缩回。
- 在物料分拣控制系统中,若推料气缸伸出后没有缩回,不可能的原因是( )
A.程序错误
B.电磁阀出现故障
C.气缸后限位出现故障
D.气缸前限位出现故障
- ZRST指令的作用是( )
A.置位
B.复位
C.成批复位
D.成批置位
- 三相异步电机延时正反转控制案例中,SFC顺序功能图为( )
A.单流程顺序功能图
B.选择性分支
C.并行性分支
D.跳转及循环
- 功能指令的操作数部分由三部分组成,不包括( )
A . 源操作数(源);
B . 助记符
C . 数据个数;
D . 目标操作数(目)
- 下列关于功能指令的要素,说法错误的选项是( )
A.功能指令的执行形式分为脉冲执行方式和连续执行方式两种类型。
B.功能指令的数据长度可分为16位和32位两种类型
C.一般来说,功能指令的功能号和助记符占两步程序步
D.一般来说,16位功能指令占7步程序步,32位功能指令占13步程序。
- 下列关于变址寄存器说法错误的选项是( )
A.变址的方法是将变址寄存器V和Z这两个16位的寄存器放在各种寄存器的后面,充当操作数地址的偏移量;
B.操作数的实际地址就是寄存器的当前值以及V和Z内容相加后的和;
C.对32位数据进行变址操作时,要将V、Z组合成32位(V,Z)来使用,这时Z为高16位, V为低16位;
D.可以用变址寄存器进行变址的软元件是X、Y、M、S、P、T、C、D、K、H、KnX、KnY、KnM。
- 直流三线制传感器有三根连接线,与PLC进行连接时,信号线是( )
A.蓝色线
B.红色线
C.黑色线
D.棕色线
- 下列关于中断指令说法错误的选项是( )
A . FX2N系列PLC有两类中断,即外部中断和内部定时器中断 ;
B . 定时中断是内部中断,是定时器定时时间到引起的中断;
C . 程序中允许中断响应的区间应该由EI指令开始,IRET指令结束;
D .在中断子程序执行区间之外时,即使有中断请求,CPU也不会立即响应。
- 监视定时器指令的指令编号及助记符是( )
A.FNC07 WDT
B.FNC08 WDT
C.FNC12 MOV
D.FNC08 D800
- 下列关于监视定时器指令说法错误的选项是( )
A.WDT用来在程序中刷新监视定时器D8000;
B.通过改写存于特殊数据寄存器D8000中的内容,可改变监视定时器的检出时间
C.WDT指令还可以用于将长扫描时间的程序分割
D.WDT指令占用2步程序步
- 若不想执行FOR~NEXT间的程序时,利用( )
A.CJ指令,使之跳转
B.CALL指令,使之调用其他子程序
C.END指令,使程序结束
D.FEND指令,结束主程序
- 下列关于传送指令说法错误的选项是( )
A.传送指令 MOV 是将源操作数内的数据传送到指定的目标操作数内
B.传送指令可以传送16位数据
C.传送指令可以传送32位数据
D.传送指令占2步程序步
- 下列关于BMOV指令说法错误的选项是( )
A.BMOV指令的功能是将源数据中的n个数据组成的数据块传送到指定的目中去。
B.BMOV指令执行过程中,如果元件号超出允许元件号的范围,数据仅传送到允许范围内。
C.块传送指令编号及助记符:FNC15 BMOV [S·][D·] n,其中,n代表数据块个数
D.BMOV指令执行过程中,传送顺序只能从低元件号开始。
- 下列关于FMOV指令说法错误的选项是( )
A.FMOV指令的功能是将源元件中的数据传送到指定目标开始的n个元件中。
B.FMOV指令的源操作数可取除V、Z以外的所有的数据类型。
C.FMOV指令的32位操作方式是DFMOV指令
D.FMOV指令的脉冲执行方式是FMOVP指令
- 下列关于逻辑字与指令说法错误的是( )
A.逻辑字与指令的功能是将指定两源元件中数,进行二进制按位“与”,然后将相“与”结果送入指定的目软元件中。
B.逻辑字与指令的指令编码是FNC27
C.逻辑字与指令前面的“W”表示16位字操作
D.DWANDP指令是双字与指令的脉冲执行方式
- 下列关于ROR指令说法正确的选项是( )
A.ROR指令的指令编号及助记符: FNC31 ROR [D·] n
B.移位量参数n=16
C.ROR指令的功能是将指定的目软组件中的二进制数按照指令中n规定的移动的位数由低位向高位移动,最后移出的那一位将进入进位标志位M8022。
D.DRORP指令是ROR指令的32位脉冲操作方式,占9步程序步。
- 下列关于左循环移位指令,说法错误的是( )
A.左循环移位指令的指令编号是FNC31
B.左循环移位指令可以操作16位数据,也可以操作32位数据。
C.ROL指令的执行类似于ROR,只是移位方向相反
D.左循环移位指令执行过程中,最后移出的那一位将进入进位标志位M8023
- 下列关于RCL指令,说法错误的选项是( )
A.RCR指令使16位、32位数据连同进位一起向右循环移位“n”位。
B.RCR指令执行过程中,如果M8022在执行循环指令前ON,则循环中的进位标志被送到目标。
C.RCR指令执行过程中,每次移动的位数由低位向高位移动
D.RCR指令在指定位软元件的场合下,只有K4(16位指令)或K8(32位指令)有效。
- 带进位循环左移指令的指令编号是( )
A.FNC33
B.FNC34
C.FNC35
D.FNC36
- 下列关于带进位循环左移指令说法正确的选项是( )
A.RCL及RCLP指令占用6步程序步
B.DRCL及DRCLP指令占用8步程序步
C.RCL指令可以操作16位数据和32位数据
D.带进位循环左移指令使16位、32位数据连同进位一起向右 循环移位“n”位。如果M8022在执行循环指令前OFF,则循环中的进位标志被送到目标。
- 循环移位指令影响的特殊辅助继电器是( )
A.M8021
B.M8022
C.M8023
D.M8025
- 位组件右移指令是( )
A. ROR
B. RCR
C.SFTR
D. SFTL
- 下列关于位组件右移指令,说法错误的是( )
A.位组件右移指令的指令编号是FNC34
B.位组件右移指令的目操作数为Y、M、S;
C.SFTR、SFTRP指令占9步程序步。
D.位组件右移指令可以操作16位数据,也可以操作32位数据
- 位组件左移指结构表达式:SFTL [S·][D·] n1 n2,下列说法错误的选项是( )
A.[S·]为移位的源位组件首地址,源操作数是Y、X、M、S;
B.[D·]为移位的目标位组件首地址,目标操作数为Y、X、M、S;
C.n1为目位组件个数;n2为源位组件移位个数;
D.n1和n2为常数K(十进制)和H(十六进制)
- 字右移指令结构表达式:FNC36 WSFR(P) [S·][D·] n1 n2,下列说法错误的是( )
A.[S·]为移位的源字元件首地址,源操作数可取KnX、KnY、KnM、KnS、T、C和D
B.[D·]为移位的目标字元件首地址,目标操作数可取KnY、KnM、KnS、T、C和D;
C.n1为目标字元件个数,n2为源字元件移位个数;
D.n1,n2 可取K(十进制)
- 下列关于字元件左移指令,说法错误的选项是( )
A.字元件左移指令以字为单位,其工作的过程与位移位相似。
B.字左移位指令的指令编号是FNC37
C.字左移指令只能操作16位数据,不能操作32位数据。
D.字左移指令只有连续执行方式,没有脉冲执行方式。
- 字左移指令结构表达式:FNC37 WSFL(P) [S·][D·] n1 n2,下列说法错误的是( )
A.[S·]为移位的源字元件首地址,源操作数可取KnX、KnY、KnM、KnS、T、C和D
B.[D·]为移位的目标字元件首地址,目标操作数可取KnY、KnM、KnS、T、C和D;
C.n1为目标字元件个数,n2为源字元件移位个数,n1,n2 可取K(十进制)、H(十六进制)
D.n1和n2的关系为n1≤n2≤512
- 如果送料电机运行若干秒钟后,物料检测光电传感器仍未检测到物料,则说明送料机构已经无物料或故障,这时要( )
A.继续运行
B.停机
C.报警
D.停机并报警
- 传感器根据物料的( )等特性进行辨别。
A.材料大小
B.材料特性、颜色
C.表面光滑度
D.材料高低
- 电气控制部分由电源模块、按钮与指示灯模块、变频器模块、触摸屏模块以及( )等几部分构成。
A.PLC控制模块
B.电动机
C.送料机构
D.分拣机构
- 当出料口的光电传感器检测到物料时,驱动电机( )
A.正常运行
B.停止
C.反转
D.正转
- 送料机构的驱动电机驱动电压是( )
A.AC 220
B.AC 380V
C.DC 24V
D.DC 220V
- 电源模块包括三相电源总开关以及( )等。
A.熔断器
B.指示灯
C.按钮
D.蜂鸣器
- 下列( )不是按钮与指示灯模块的电气元件。
A.自锁型按钮
B.指示灯
C.急停按钮
D.熔断器
- 磁性传感器又称为磁性开关,是一种利用磁场信号来控制的线路开关器件,也叫( )
A.按钮
B.开关
C.磁控开关
D.磁感器
- 电控阀内装的红色指示灯有正负极性,如果极性接反了也能正常工作,但( )。
A.会弄坏指示灯
B.方向改变
C.指示灯不会亮
D.以上都对
- 双电控电磁阀用左右两侧的驱动线圈分别控制气缸伸出与缩回,两侧线圈不能同时( )。
A.动作
B.接反
C.失电
D.得电
- 启动前,供料装置的运动部件必须在规定的位置,这些位置称作( )。
A.装配位置
B.启动位置
C.初始位置
D.以上都不对
- 警示灯有很多种类,按颜色分类,有 ,下列不属于的是( )。
A、红色 B、绿色 C、蓝色 D、黄色
- LTA-205型红绿双色闪亮警示灯共有5条引出线,其中( )线与棕色线为电源线。
A、黑色 B、红色 C、绿色 D、花线
- 对需要通电操作的工位,从安全角度出发,应安装送电( )。
A、照明灯 B、白炽灯 C、警示灯 D、闪光灯
- 在变频器参数设置中,按MODE键 ,( )
A.读取当前设定值
B. 进入参数设定模式
C. 确定,保存设置
D. 进入PU 运行模式
- 乘法指令FNC22 MUL [S1·] [S2·] [D·],下列说法正确的选项是( )
A.[S1·] [S2·]分别为作为被乘数和乘数的源软组件;
B.[D·]为商的目标组件的首地址;
C.源操作数可取所有数据类型;
D.目标操作数可取KnY、KnM、KnS、D、V和Z;
- 变频器M旋钮用于( )
A、改变频率、参数的数值
B、顺时针增大数值,逆时针减少数值。
C、参数的数值,顺时针增大数值
D、改变频率、参数的数值,顺时针增大数值,逆时针减少数值。
- 很多机电设备都需要设置初始位置,当设备中的相关部件不在( )时,设备就不能启动运行。
A、任意位置
B、终点位置
C、初始位置
D、运动位置
- 为了保证设备和人身安全,机电设备必须设置初始位置,它是设备或装置运行的( )
A、起点
B、终点
C、中点
D、圆点
- YL-235A物料传送及分拣机构由( )及分拣系统两部分组成。
A、分拣识别、皮带识别
B、物料识别、皮带识别
C、分拣系统、物料识别
D、皮带输送、物料识别
- 落料口传感器的作用为( )。
A、将物料推入料槽,由电控气阀控制
B、PLC输入信号,检测是否有物料到传送带上
C、放置物料
D、物料落料位置定位
- YL-235A光机电一体化实训装置物料传送及分拣机构上的物料识别与分拣系统,主要由( )组成。
A、物料检测传感器
B、物料检测传感器、推料气缸
C、物料检测传感器、推料气缸及三个料仓
D、物料检测传感器、推料气缸及四个料仓
- 正确连接三线制传感器与PLC的连接,用红色安全插接线将其正极(棕色端)与PLC输入端的( )插孔相连。
A、+6V
B、+12V
C、+16V
D、+24V
- 设备启动后,工作台上的双色警示灯中的( )开始闪亮。
A、红灯
B、黄灯
C、绿灯
D、白灯
- 当接料平台上的光电传感器检测到物料时,圆盘送料机构的直流电机( )转动。
A、启动
B、停止
C、反转
D、正转
- 下列关于SFWR指令,说法错误的选项是( )
A.SFWR指令的结构表达式:FNC38 SFER(P)[S·][D·] n
B. SFWR指令的结构表达式中,n的取值范围:2≤ n≤512
C.SFWR指令可以操作16位数据,也可以操作32位数据。
D.SFWRP是SFWR指令的脉冲执行方式,占7步程序步。
- FX系列PLC中,16位除法指令应用( )
A、DADD B、DDIV C、DIV D、DMUL
- FX系列PLC中,32位除法指令应用(B )
A、DADD B、DDIV C、DIV D、DMUL
- 变频器种类很多,其中按滤波方式可分为电压型和(A)型。
A:电流 B:电阻 C:电感 D:电容
- 三相异步电动机的转速除了与电源频率、转差率有关,还与(A)有关系。
A:磁极数 B:磁极对数 C:磁感应强度 D:磁场强度
- 变频器的运行操作键“RUN”中文的意思是( D )。
A:正转 B:反转 C:停止 D:运行
- 变频器的运行操作键“STOP”中文的意思是( )。
A:正转、 B:反转 C:停止 D:暂停
- 设定点动运行频率的参数是( )
A、P1 B、P79 C、P15 D、P16
- 高压变频器指工作电压在( )kV以上的变频器。
A:3 B;5 C:6 D:10
- 下列哪种制动方式不适用于变频调速系统( )。
A:直流制动 B:回馈制动 C:反接制动 D:能耗制动
- 步进电动机,又称电脉冲马达,是通过( ) 决定转角位移的一种伺服电动机。
A 脉冲的宽度 B 脉冲的数量 C 脉冲的相位 D 脉冲的占空比
- 步进电机是利用电磁原理将电脉冲信号转换成( )信号。
A.电流 B.电压 C. 位移 D.功率

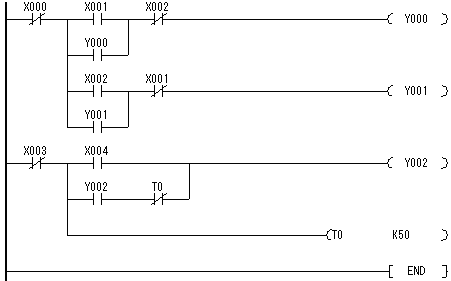

- 如下图所示的JZ150型混凝土搅拌机PLC控制梯形图所示,分析错误的选项是( )
A.X000是搅拌电机的停止信号
B.X001是搅拌电机的正转启动信号
C.X002是搅拌电机的反转启动信号
D.搅拌机启动后,水泵电机持续运行,直到按下停止按钮。

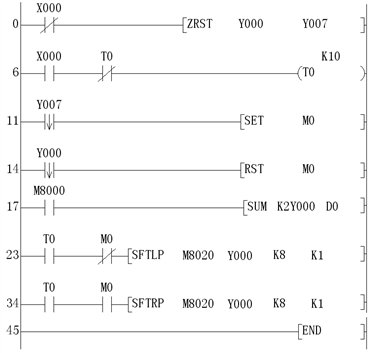

- 如下图所示的彩灯控制案例的梯形图程序,分析错误的选项是( )
A . 初始状态下:控制开关S断开,X0常闭接点闭合,Y7~Y0均为0,执行SUM指令,D0=0所以零位标志M8020=1。
B. 当控制开关S断开,Y7~Y0全部复位为0。
C. 闭合控制开关, T0每隔2s发出一个脉冲
D. T0的脉冲控制右移指令SFTRP,Y7~Y0实现从Y7→Y0单点右移。
- SFRD指令的指令结构表达式: FNC39 SFRD(P)[S·][D·] n,下列说法错误的选项是( )
A.SFRD指令的结构表达式中,n可以取K(十进制),也可以取H(十六进制)
B. SFRD指令的结构表达式中,n的取值范围:2≤ n≤256
C.SFRD指令只能操作16位数据。
D.SFRDP是SFRD指令的脉冲执行方式,占7步程序步。
- 对案列程序解析正确的选项是( )
A.当X0由OFF→ON变化时,由[D]指定的元件D10中的二进制数自动减1;
B.当X0由ON→OFF变化时,由[D]指定的元件D10中的二进制数自动加1;
C.若用连续指令时,每个扫描周期加1;
D.若用连续指令时,加1只执行一个扫描周期。

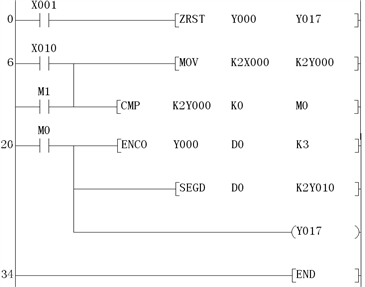

- 如下图所示的抢答器控制案例程序中,分析正确的选项是( )
A.X001常开触点闭合时,Y000和Y017输出继电器复位。
B.X010常开触点闭合时,X000~X007组成的8位二进制数据被传送到Y000~Y007中。
C.X010常开触点闭合时,当Y000~Y007组成的8位二进制数据等于0时,M0=1
D.SEGD是译码指令
- 在乒乓球比赛案例中,下列梯形图程序的作用是( )
A.M8000在通电后RUN模式时一直保持ON
B.PLC进入RUN模式后,Y000~Y007表示的8位二进制数等于0时,M11=1
C.PLC进入RUN模式后,Y000~Y007表示的8位二进制数大于0时,M10=1
D.该梯形图程序中,比较指令在每个扫描周期均执行一次。

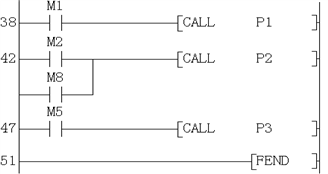

- 如下图所示的梯形图程序,下列分析错误的选项是( )
A.该程序是一个主控程序,在执行过程中需要调用3个子程序
B.当M1=1时,调用子程序P1
C.当M5=1时,调用子程序P3
D.FEND是程序结束指令

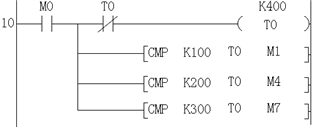

- 如下图所示的梯形图程序,下列分析错误的选项是( )
A.当M0常开触点闭合时,该程序循环执行
B.当T0=100时,M1=1
C.当T0=200时,M5=1
D.当T0=300时,M8=1

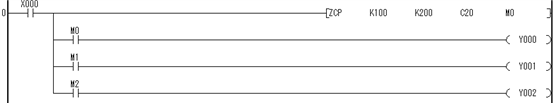

- 下图所示的梯形图程序,分析错误的选项是( )
A.当X000=1且当K100>C20时,M0=1,Y000=1
B.当X000=1且当K100≤C20≤K200时,M1=1,Y001=1
C.当X000=1且当C20>K200时,M2=1,Y002=1
D.当X000=1且当C20<K200时,M2=1,Y002=1
- 如下图所示的梯形图程序,下列说法正确的是( )
A.X000常开触点断开时,CML指令发生作用
B.CML指令执行时,首先将D0中的8位数据按位取反
C.CML指令执行时,将D0中的数据取反后送到K4Y000中
D.K4Y000表示以Y000为最低位的8位目标元件
- 下图所示的梯形图程序分析正确的是( )
A.X000闭合时,D10中的数据与D30中的数据按位相与,并将结果存放在D20中
B.X000闭合时,D20中的数据与D30中的数据按位相与,并将结果存放在D10中
C.X000由断开到闭合时,D50中的数据与D60中的数据按位相与,将结果存放在D40中
D.X000由断开到闭合时,D40中的数据与D50中的数据按位相与,将结果存放在D60中
- 如下图所示的梯形图程序,分析正确的选项是( )
A.若D10=10,D20=5,则当X000常开触点闭合时,D30=15
B.若D10=10,D20=1,则当X000常开触点闭合时,D30=0
C.若D40=15,D50=31,则当X000常开触点闭合时,D60=16
D.若D40=15,D50=31,则当X000常开触点闭合时,D60=32

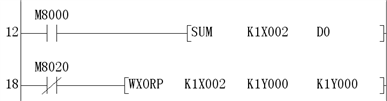

- 在四台电机集中与单独控制案例程序中,下列分析正确的选项是( )
A.当零位标志M8020由1→0时,X002~X005与Y000~Y003按位相异或,结果存放在Y000~Y003中
B.当零位标志M8020由0→1时,X002~X005与Y000~Y003按位相异或,结果存放在Y000~Y003中。
C.当零位标志M8020由1→0时,X002~X005与Y000~Y003按位相或,结果存放在Y000~Y003中
D.当零位标志M8020由0→1时,X002~X005与Y000~Y003按位相或,结果存放在Y000~Y003中。
- 下图所示的梯形图程序,若初始时D0=2#1111111100000000,则下列说法正确的选项是( )
A.程序执行结果:D0=2#111111110000
B.程序执行结果:D0=2#1111000000001111
C.程序执行结果:D0=2#0000000011111111
D.程序执行结果:D0=2#1100110011000011
- 如下图所示梯形图程序,分析错误的选项是( )
A.执行结果:M15~M12中的原始数据溢出。
B.执行结果:M11~M8→M15~M12
C.执行结果:M7~M4→M11~M8
D.执行结果:X000~X003→M3~M0
- 判断题(正确的在括号内打“√”,错误的在括号内打“×”,每题1分,共20分)
- 日本三菱FX2N 系列PLC属于第一代PLC。( )
- M8002辅助继电器的作用是初始脉冲(仅在运行开始时瞬间接通)。( )
- 移位指令是SEGD。( )
- 1个双字元件由8位位存储单元构成。( )
- 跳转指令的助记符是CJ。( )
- 加1指令助记符是DADD。( )
- 关于减法指令,若相减发生进位,进位标志M8022=0。( )
- FX2N系列PLC设置有6个个中断源。( )
- FOR和NEXT指令必须成对使用。( )
- 区间比较指令的比较过程中,源数据的比较是代数比较。( )
- 数据交换指令的脉冲执行方式在执行过程中,数据在每个扫描周期交换1次( )
- BCD变换指令的功能是将制定目标元件中的数据转换成BCD码。( )
- BIN指令占用9步程序步。( )
- 加法指令的助记符是SUB。( )
- WOR指令操作16位数据,DWOR指令操作32位数据。( )
- 异或指令可以分为16位数据操作指令和32位数据操作指令两种形式。( )
- 光电传感器是采用光电元件作为检测元件的传感器,通过把光强度的变化转换成电量的变化来实现控制的。( )
- FR-E740变频器的速度控制端子是RH、RW、RY。( )
- DBINP指令的操作数是32位数据( )
- CMP指令可以比较两个16位二进制数,也可以比较两个32位二进制数。( )
