可编程序控制器原理与应用理论试卷五
单位___________ 姓名___________ 班级____________
注 意 事 项
- 本试卷依据课程标准命制,考试时间:120分钟。
- 请在试卷相应位置上填写姓名、准考证号和所在单位的名称,并用2B铅笔填涂答题卡上的相应位置处。
- 考试结束后,考生务必将上交试卷和答题卡。
- 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
- 考试应按要求作答,如不按要求进行作答,一律视为作答无效。
| 一 | 二 | 总分 |
得分 |
|
|
|
- 选择题(请将正确答案的代号填入括号内,每题1分,共80分)
- 下列( )不属于PLC的控制范畴
A.电视机
B.包装机械
C.污水处理
D.制浆造纸
- 早期的可编程控制器主要用来代替( )实现逻辑控制功能。
A.单片机
B.继电器
C.接触器
D.低压电器
- 世界上第一台PLC是由美国数字设备公司(DEG)研制成功的,其型号为( )
A.FX0
B.PDP-14
C.S2
D.AC400
- 在有温度、压力、流量等连续变化的模拟量的闭环控制中,主要用到了PLC的( )功能。
A.开关逻辑
B.顺序控制
C.模拟控制
D.逻辑运算
- 下列关于PLC与继电器、工业计算机的说法错误的选项是( )
A. PLC控制只要改变程序并改动少量的接线端子,就可适应生产工艺的改变。
B.继电器控制采用硬接线方式装配而成,只能完成既定的功能
C.工业控制机控制要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
D.PLC要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
- 下列( )不属于美国通用汽车公司(GM公司)1968年提出的新型控制装置的十项指标的主要内容。
A.编程简单,可在现场修改和调试程序;
B.价格便宜,性价比高于继电器控制系统;
C.输入量是交流220V电压信号
D.具有灵活的扩展能力;
- PDP-14 PLC属于( )PLC
A.第一代
B.第二代
C.第三代
D.第四代
- 下列不属于PLC的发展趋势的是( )
A.多功能化
B.高速化
C.高成本化
D.高集成度
- 三菱FX2N-48MR PLC按PLC结构形式来说,属于( )
A.整体式
B.结构式
C.抽屉式
D.排列式
- PLC通常采用的微处理器有三种,下列( )不属于PLC的微处理器。
A.通用微处理器
B.单片微处理器(即单片机)
C.位片式微处理器。
D.红外传感类微处理器
- 下列关于PLC的存储器,说法错误的选项是( )
A.PLC的存储器分为系统程序存储器和用户存储器两部分
B.用户存储器用以存放模块化应用功能子程序
C.常用的用户存储方式及容量型式或存储方式有CM0SRAM,EPR0M和EEPR0M,信息储存常用盒式磁带和磁盘。
D.系统程序存储器主要用来存放系统工作程序(监控程序)、模块化应用功能子程序、命令解释功能子程序的调用管理程序
- 下列关于输出继电器的说法中错误的是( )
A.输出继电器线圈的状态是由PLC内部程序和PLC外部输入触点的状态决定的。
B.输出继电器用来将PLC内部信号输出传送给外部负载(用户输出设备)
C.输出继电器的电子常开/常闭触点使用次数不限。
D.开关量输出接口按PLC机内使用的元器件可分为继电器输出、晶体管输出和双向晶闸管输出等三种类型。
- 如下图所示,当按钮闭合时,说法错误的是( )
A.X0线圈得电
B.X0线圈失电
C.X0常开触点闭合
D.X0常闭触点断开
- 三菱FX2N-48MRD PLC型号中的“2N”代表( )
A. 序列号
B.单元类型
C.输出形式
C.I/O点数
- PLC上电后,若RUN指示灯熄灭,则说明( )
A.PLC虽然已经上电,但PLC仍处于停止运行状态。
B.PLC处于正常运行状态时
C.锂电池电压不足,应更换
D.程序执行时间超出允许时间
- 下列关于PLC的输出端子与输出指示灯的说法正确的是( )
A.COM端子为PLC输出公共端子,在PLC连接交流接触器线圈、电磁阀线圈、指示灯等负载时必须连接的一个端子。
B.在负载使用不同电压类型和等级时,可以将COM1、COM2、COM3、COM4用导线短接起来。
C.当Y0输出继电器线圈失电时,PLC上的Y0信号指示灯亮。
D.FX2N-48MR PLC的输出侧共有4个COM端子。
- 下列关于编程软元件的说法正确的是( )
A.X表示输出继电器,用于PLC输出物理信号;
B.Y表示输入继电器,用于输入给PLC的物理信号;
C.M表示辅助继电器,S表示状态继电器;
D.K2Y0表示Y0~Y17组成的两个位元件组
- 下列不属于PLC系统程序的选项是( )
A.系统管理程序
B.用户指令解释程序
C.标准子程序模块
D.指令表程序
- 下列不属于PLC编程语言的选项是( )
A.梯形图
B.文本编辑器
C.指令表
D.顺序功能图
- 下列关于指令表编程语言说法正确的选项是( )
A.指令表编程语言简称SFC,是与汇编语言类似的一种助记符编程语言。
B.指令表编程语言由操作码、操作数、标识符、参数等几部分组成。
C.指令表编程语言编写的程序与梯形图编程语言编写的程序不能相互转换。
D.手持编程器只能编写梯形图程序而不能编写指令表程序。
- 下列哪一项不是PLC内部的编程元件( )
A.定时器T
B.计数器C
C.结束指令END
D.数据寄存器D
- 三菱FX2N系列PLC中有( )断电保持数据寄存器
A.200点
B.7800点
C.256点
D.512点
- 利用FX软件编写梯形图程序时,在编辑区输入一个常开触点,不能实现的方法有( )
A.通过“编辑“菜单
B.通过点击功能图上的常开触点
C.通过“工具“菜单
D.通过功能键“F5”
- PLC梯形图程序编辑完成并经过转换后,可以通过( )菜单将程序写入PLC中
A.编辑菜单
B.PLC菜单
C.视图菜单
D.工具菜单
- 三菱PLC的梯形图控制程序写入PLC的一般步骤是( )
A.转换→遥控终止→传送写出→遥控运行
B.遥控终止→转换→传送写出→遥控运行
C.遥控运行→转换→遥控终止→传送写出
D.转换→遥控运行→传送写出→遥控终止
- 下列关于GX编程软件,说法错误的选项是( )
A.GX编程软件能够完成Q系列、QnA系列、A系列、FX系列PLC的编程。
B.GX编程软件能够编写梯形图、指令表、SFC控制程序。
C.使用FX软件编写的控制程序可以在GX软件中打开。
D.使用GX软件编写的控制程序可以在FX软件中打开。
- 梯形图与指令表编程界面的切换工具在( )工具条中
A.程序工具条
B.标准工具条
C.梯形图工具条
D.SFC符号工具条
- 下降沿脉冲工具在( )工具条中
A.程序工具条
B.标准工具条
C.梯形图工具条
D.SFC符号工具条
- 手持编程器的功能键中不包括( )
A. [RD/WR]
B. [INS/DEL]
C. [STEP]
D. [MNT/TEST]
- 手持编程器的[SP]键的功能是( )
A.输入指令时,用此键指定元件号和常数。
B.在任何状态下按此键,将显示方式项目菜单。安装ROM写入模块时,在脱机方式项目上进行项目选择。
C.用于指令的确认、执行、显示画面和检索。
D.设定步序号
- 下列关于手持编程器说法错误的选项是( )
A.若液晶屏上显示均为NOP,则说明程序已经清零。
B.写入功能指令时,先输入功能指令号再按[FNC]键。
C.功能指令的输入方法有直接输入指令号、和)借助于[HELP]键的功能,在所显示的指令一览表上检索指令编号后再输入两种。
D.读出程序时,可以指定指针,从PLC的用户程序存储器读出并显示程序
- 在FX编程软件的梯形图编程界面上输入指令时,下列说法错误的是( )
A.点击功能图上的指令按钮(外形像中括号)
B.点击菜单栏上的“工具”→“功能”
C.点击工具栏的功能指令按钮
D.按下键盘上的“F8”功能键
- 在GX编程软件的梯形图编程界面上输入一个计数设定值为10的计数器C20,正确的方法是( )
A.按下快捷键“F8”,在弹出的对话框中输入“C20 K10”
B.按下快捷键“F8”,在弹出的对话框中输入“C20 K100”
C.按下快捷键“F7”,在弹出的对话框中输入“C20 K10”
D.按下快捷键“F7”,在弹出的对话框中输入“C20 K100”
- 在GX编程软件中,关于结束指令END的输入方法正确的是( )
A.按下快捷键“F7”,在弹出的对话框中输入“END”
B. 将光标点到需要输入的位置,直接输入“END”
C.按下快捷键“F8”,在弹出的对话框中输入“END”
D.GX软件中在程序的结束处强制插入END指令,无需手动输入。
- 100ms积算定时器(T250~T255)的定时是( )
A、、0.3~3276.7s
B、、0.1~3276.7s
C、0.2~3276.7s
D、以上都是。
- 下列关于积算定时器说法错误的选项是( )
A.积算定时器具有计数累积的功能
B.在定时过程中如果断开定时器线圈,积算定时器当前的计时值清零。
C.积算定时器的设定值可用常数K或数据寄存器D的内容来设置。
D.积算定时器的型号范围是T246~T255.
- 实训场地现场清理,下列做法错误的是( )
A、用螺丝刀拆除导线。
B、将电器元件拆卸,整理,任意摆放。
C、整理资料。
D、清扫设备周围清洁卫生,保持环境整洁。
- 在电机星三角降压启动控制案例中,若因控制程序导致性接触器KM3和角接触器KM2同时吸合,则( )
A.发生相间短路事故
B.发生断路事故、
C.电机会反转
D.电机缺相
- 区间比较指令的指令结构表达式:ZCP [S1·] [S2·] [S·] [D·],其中,存放比较结果的目标操作数为( )
A . [S1·]
B . [S2·]
C . [S· ]
D . [D· ]
- DZCPP指令占用( )程序步
A.9步
B.11步
C.17步
D.21步
- 关于16位增计数器说法错误的选项是( )
A.16位增计数器属于PLC的内部计数器
B.C0~100为16位通用型增计数器
C.C100~C199共100点为断电保持型16位增计数器
D.16位增计数器为递加计数,应用前先对其设置一设定值,当输入信号(上升沿)个数累加到设定值时,计数器动作
- 下列计数器不属于32位增/减计数器的是( )
A.C100
B.C200
C.C220
D.C230
- 下列关于A-B相型双计数输入高速计数器的说法错误的是( )
A. C25l~C255为A–B相型双计数输入高速计数器,它们有两个计数输入端,某些计数器还有复位和起动输入端。
B. A/B相输入不仅提供计数信号,根据它们的相对相位关系,还提供了计数的方向。
C. A/B相输入不仅提供计数信号,根据它们的相对相位关系,还提供了计数的方向。
D. A相为ON时,若B相由ON变为OFF,为增计数。
- 下列关于计数器的延时控制的说法错误的是 ( )
A. 延时误差和精度主要由时钟脉冲信号的周期决定。
B. 要提高定时精度,就必须用周期更短的时钟脉冲作为计数信号。
C. 只要提供一个时钟脉冲信号作为计数器的计数输入信号,计数器就可以实现定时功能。
D. 时钟脉冲信号的周期与计数器的设定值相加就是定时时间。
- 下列关于顺序功能图的说法错误的选项是( )
A.顺序功能图也叫梯形图
B.顺序功能图是状态编程的重要工具,包含了状态编程的全部要素。
C.状态编程时,一般先绘出状态转移图,再转换成状态梯形图(STL)或指令表。
D.顺序功能图简称SFC。
- 步进指令是由状态转移图设计( )的一种步进型指令
A.顺序功能图
B.SFC
C.梯形图
D.指令表
- 允许同一编号元件的线圈在不同的Si接点后面( )使用
A.多次
B.一次
D.两次
D.以上都是
- 下列关于状态转移图编程,说法错误的选项是( )
A.SFC主要用于编制复杂的顺控程序
B.IEC1131—3中定义的SFC语言是一种通用的流程图语言。
C.三菱PLC步进顺控指令有三条: STL、RET和END
D.称为“状态”的软元件是构成状态转移图的基本元素。
- 三菱变频器模块上的STF端子的功能是( )
A.正方向
B.反方向
C.高速运行
D.中速运行
- 状态编程顺序为( )
A.先进行驱动,再进行转移
B.先进行转移,再进行驱动
C.直接驱动
D.直接转移
- SFC图中的转移条件不能使用( )指令
A.ANB和ORB
B.MPS
C.MRD和MPP
D.以上都是
- 三菱GX编程软件中,选择程序类型是在( )对话框中进行的。
A.创建新工程
B.另存为
C.工程参数
D.块信息设置
- 在三菱FX编程软件中,可以通过( )菜单切换到SFC编辑界面
A.编辑
B.工具
C.查找
D.视图
- 三菱FX编程软件的SFC编辑界面中,功能键F5的作用是( )
A.输入阶梯块
B.输入初始状态
C.输入状态+条件
D.输入一般状态
- 在SFC编程中,若为顺序连续转移,应使用( )指令进行状态转移。
A.SET
B.STL
C、RET
D、MCR
- 并行性分支的编程原则是( )
A.先集中进行分支处理,然后再集中进行汇合处理
B.先集中进行汇合处理,然后再集中进行分支处理
C.先进行驱动处理,然后进行转移处理
D.先进行转移处理,然后进行驱动处理
- 并行性分支的编程( ),所有的转移处理按顺序执行。
A.先进行驱动处理,然后进行转移处理
B.先进行转移处理,然后进行驱动处理
C.分支与转移并行处理
D.以上都错
- 有多条并行分支与选择性分支时,每个初始状态的电路总数应小于等于( )
A.4条
B.8条
C.10条
D.16条

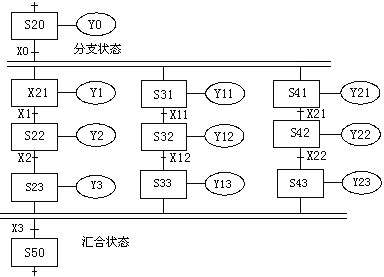

- 如下图所示,该SFC的结构为( )
A.单流程结构
B.选择性分支与汇合
C.并行性分支与汇合
D.跳转与循环结构
- 下图所示程序分析错误的是 ( )
A.该程序是利用多个计数器及时钟脉冲信号实现长延时控制的梯形图。
B. 计数器C0和C1串级后,最大的延时时间可达:32767×0.1×32767s=29824.34 ,h=1242.68天。
C. 当C1计数脉冲累计到10个时,计数器C1不动作。
D. 当C0累计到18000个脉冲时,计数器C0动作。

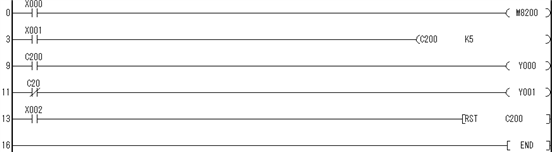

- 如下图所示的梯形图程序,分析错误的选项是( )
A.X000常开触点闭合时,C200为减计数器
B.X000常开触点断开时,C200为增计数器
C.C200计数值等于5时不再计数
D.C200计数值等于≥5时,计数器动作
- 如下图所示为反接制动的主电路,下列选项中分析错误的是( )
A.KM2吸合时,电机反接制动
B.KM1和KM2可以同时吸合
C.KS动作时,反接制动结束
D.电机停止前,KM2必须断开
- 如下图所示为基于PLC控制的能耗制动电路图,说法错误的选项是( )
A.KM1和KM2之间为交流接触器互锁。
B.热继电器可步进PLC,直接接在电路中也能起到保护作用
C.程序中的X2必须使用常闭触点,否则电路无法启动
D.KM1和KM2交流接触器不可能同时得电。

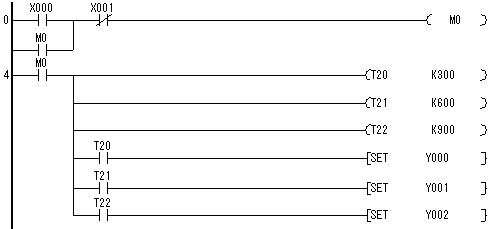

- 如下图梯形图程序所示,分析错误的选项是( )
A.X000闭合时,M0得电并自锁
B.M0常开触点闭合时,三个定时器同时开始计时
C.三个输出继电器同时得电
D.该程序中使用了独立定时的编程方法。
- 如下图所示,分析正确的选项是( )
A.若C0<100时,M0=1
B.若C0>200时,M2=1
C. 若100≤C0≤200时,M1=1
D.以上都对

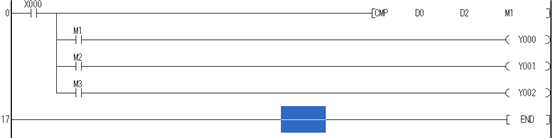

- 如下图所示的梯形图程序中,分析正确的选项是( )
A.X000闭合时,若D0=D2,则M0=1
B.X000闭合时,若D0=D2,则M1=1
C.X000闭合时,若D0=D2,则M2=1
D.X000闭合时,若D0=D2,则M3=1
- 如下图所示的梯形图程序,分析错误的是( )
A .X000闭合时,Y000线圈立即得电
B.X000断开时,Y000线圈立即失电
C.该程序的作用是最小限时
D.Y000线圈的得电时间最大不超过10S。
- 如下图所示的梯形图程序,说法错误的选项是( )
A.该程序为脉冲宽度和周期不可调节的脉冲输出控制程序。
B.该脉冲程序的脉宽为一个扫描周期
C.该脉冲程序的周期为两个扫描周期
D.以上都错
- 如下图所示梯形图程序,分析错误的选项是( )
A.X000常开触点闭合时,四个定时器同时开始计时
B.该梯形图程序中的四个定时器采用了叠加定时法。
C.任意时刻,X000常开触点断开时,四个输出继电器同时失电
D.任意时刻,X000常开触点断开时,四个定时器同时失电

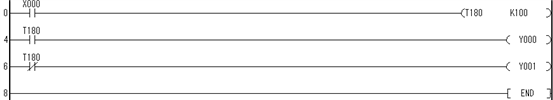

- 如下图所示的梯形图程序,说法正确的选项是( )
A.X000断开时,T180常开触点有可能闭合
B.X000断开时,T180常闭触点有可能断开
C.X000闭合时,T180开始计时
D.X000闭合时,T180触点动作

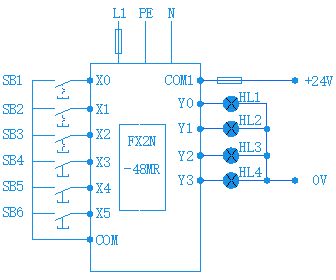

- 下图所示的电路中,有( )个输入信号
A.4个 B. 6个 C. 10个 D. 3个

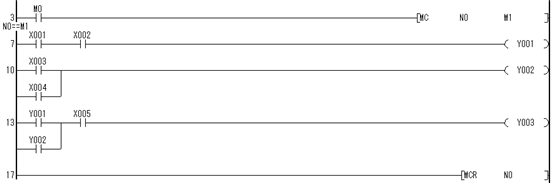

- 下图所示的梯形图程序,说法正确的选项是( )
A.Y001线圈得电的条件是X001和X002常开触点闭合
B.Y002线圈得电的条件是X003或X004常开触点闭合
C.Y003线圈得电的前提条件之一是M0常开触点闭合
D.当Y001和X005常开触点闭合时,Y003线圈得电

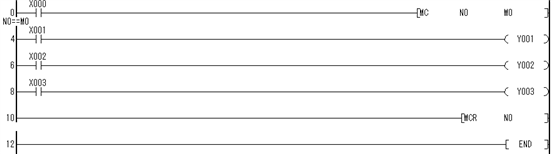

- 下图所示程序,分析错误的选项是( )
A.该程序中使用了主控指令
B.当X000常开触点断开时,Y001线圈必然失电
C.MCR称为主控结束指令
D.当X000常开触点断开时,Y003线圈可能得电
- 如下图所示,该梯形图用到了( )指令
A.ORB
B.ANB
C.ORI
D.ANI

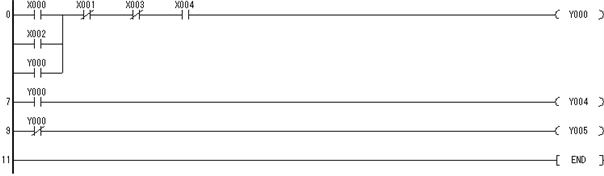

- 如下图所示的程序中,说法错误的选项是( )
A.该梯形图程序可以作为电动机两启两停多地控制程序。
B.该梯形图程序中的启动信号可以是X000,也可以是X002
C.该梯形图程序中的停止信号可以是X001,也可以是X003
D.X004可以外接热继电器,但必须接一个常开触点
- 如下图所示的程序中,说法错误的选项是( )
A.X000常开触点闭合时,Y000线圈可能得电
B.X002常开触点闭合时,Y000线圈可能得电
C.X001常闭触点闭合时,Y000线圈可能得电
D.X003常闭触点断开时,Y000线圈可能得电
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示的程序中,分析正确的是( )
A.X001常开触点闭合时,Y002线圈失电
B.X001常闭触点闭合时,Y001线圈得电
C.X001常开触点闭合时,Y002线圈得电
D.X001常闭触点断开时,Y001线圈失电
- 如下图所示的程序中,下列说法错误的是( )
A.X000常开触点闭合时,Y000线圈得电
B.X000常开触点断开时,Y000线圈得电
C.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈得电
D.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈失电
- 判断题(正确的在括号内打“√”,错误的在括号内打“×”,每题1分,共20分)
- 德国西门子公司的S7-400系列PLC属于模块式结构的机型。( )
- 步进指令设计的梯形图比较复杂,不容易理解。( )
- 采用步进指令设计的梯形图大大地缩短了设计者的时间。( )
- 延时误差和精度主要由时钟脉冲信号的周期决定。( )
- 计数器串级组合主要是为了扩大系统的技术范围。( )
- C25l~C255为A–B相型双计数输入高速计数器,它们有两个计数输入端,某些计数器还有复位和起动输入端。( )
- PLC实训室规章制度中明确规定:实训过程中,若发现设备故障,首先应立即报告。( )
- PLC要求开发人员具有较高的计算机专业知识和微机软件编程的能力。( )
- 数据处理不属于PLC的主要功能。( )
- 三菱FX2N-48MR PLC按PLC结构形式来说,属于抽屉式。( )
- 输入继电器线圈的得电或失电取决于PLC外部触点的状态,外部触点闭合则线圈失电,外部触点断开则线圈得电。( )
- FX2N系列PLC外部电源端子外接PLC的外部电源(DC 24V ),为PLC供电。( )
- 梯形图简称为LAD。( )
- 功能流程图中,状态与状态之间由转换结果来分隔。( )
- 通用状态寄存器S20~S500共480点。( )
- PLC采取了一系列硬件和软件抗干扰措施,能适应有各种强烈干扰的工业现场,并具有故障自诊断能力。( )
- PLC的发展趋势的是多功能化、高速化、高成本化、高集成度。( )
- FX2N 系列PLC的输入继电器与输出继电器是按照八进制进行编号的。( )
- FX2N系列PLC的变址寄存器都是32位的寄存器。( )
- FX软件中,梯形图编辑的程序要求转换成指令表才能传送。( )
