可编程序控制器原理与应用理论试卷三
单位___________ 姓名___________ 班级____________
注 意 事 项
- 本试卷依据课程标准命制,考试时间:120分钟。
- 请在试卷相应位置上填写姓名、准考证号和所在单位的名称,并用2B铅笔填涂答题卡上的相应位置处。
- 考试结束后,考生务必将上交试卷和答题卡。
- 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
- 考试应按要求作答,如不按要求进行作答,一律视为作答无效。
| 一 | 二 | 总分 |
得分 |
|
|
|
- 选择题(请将正确答案的代号填入括号内,每题1分,共80分)
- PLC实训室规章制度中明确规定:实训过程中,若发现设备故障,首先应立即( )
A.断电
B.报告
C.离开
D.处理
- DCS控制系统的含义是( )
A.分离控制系统
B.主控系统
C.集散控制系统
D.局部控制系统
- 下列关于抗干扰能力的选项中,错误的是( )
A.微型计算机的抗干扰能力比明显优于PLC的抗干扰能力。
B.传统的继电器——接触器控制系统抗干扰能力较强
C.PLC采取了一系列硬件和软件抗干扰措施,能适应有各种强烈干扰的工业现场,并具有故障自诊断能力
D.PLC的抗干扰能力明显优于微型计算机
- 下列关于PLC与继电器、工业计算机的说法错误的选项是( )
A. PLC控制只要改变程序并改动少量的接线端子,就可适应生产工艺的改变。
B.继电器控制采用硬接线方式装配而成,只能完成既定的功能
C.工业控制机控制要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
D.PLC要求开发人员具有较高的计算机专业知识和微机软件编程的能力。
- 下列( )不属于美国通用汽车公司(GM公司)1968年提出的新型控制装置的十项指标的主要内容。
A.编程简单,可在现场修改和调试程序;
B.价格便宜,性价比高于继电器控制系统;
C.输入量是交流220V电压信号
D.具有灵活的扩展能力;
- 在四节传送带依次延时启动停止及传送带上传送的物料数量统计过程中,PLC没有用到的功能是( )
A.定时功能
B.计数功能
C.模拟控制功能
D.开关逻辑功能
- 日本三菱FX2N 系列PLC属于( )PLC
A.第一代
B.第二代
C.第三代
D.第四代
- 下列不属于PLC的发展趋势的是( )
A.多功能化
B.高速化
C.高成本化
D.高集成度
- 三菱FX2N-48MR PLC按PLC按规模属于( )
A.微型机
B.小型机
C.中型机
D.大型机
- 下列关于PLC的生产厂家及产品,说法错误的选项是( )
A.日本松下(PANASONIC)电工公司生产FP1系列可编程序控制器;
B.日本三菱公司的PLC主要有:Q、F、F1、F2、FX2系列可编程序控制器;
C.德国西门子(SIEMENS)公司S5、S7、AC系列可编程序控制器。
D. 欧姆龙公司的微型系列PLC有:CPM1A、CPM2A、CP1H、CP1L;
- 下列不属于PLC硬件系统组成的选项是( )
A.中央处理器
B.存储器
C.编程软件
D.I/O模块
- FX2N 系列PLC的输入继电器与输出继电器是按照( )进行编号的
A . 二进制
B .八进制
C .十进制
D .十六进制
- 如下图所示,当梯形图程序中的X1常开触点闭合时,下列说法错误的是( )
A.梯形图中的Y1线圈得电
B.Y1输出主触点闭合
C.梯形图中的Y1常开触点断开
D.外部输出设备通电
- 三菱FX2N-48MRD PLC型号中的“2N”代表( )
A. 序列号
B.单元类型
C.输出形式
C.I/O点数
- PLC上电后,若RUN指示灯熄灭,则说明( )
A.PLC虽然已经上电,但PLC仍处于停止运行状态。
B.PLC处于正常运行状态时
C.锂电池电压不足,应更换
D.程序执行时间超出允许时间
- 下列关于三菱FX2N 系列PLC模式转换开关,说法错误的选项是( )
A. 模式转换开关用来改变PLC的工作模式
B.将转换开关打到RUN位置上,则PLC的运行指示灯(RUN)发光,表示PLC正处于运行状态;
C.将转换开关打到STOP位置上,则PLC的停止指示灯(STOP)发光,表示PLC正处于停止状态。
D.三菱FX2N系列PLC的模式转换开关位于通讯接口旁边。
- 用一块FX2N-48MR PLC控制2个交流接触器线圈,若线圈的额定电压为220V,则下列说法错误的是( )
A. 接触器线圈的进线端接在PLC的输出继电器上
B. 输出侧的COM1端接DC 24V正极
C. 输出侧的COM1端接火线
D.两个接触器线圈的出线端连接在一起接零线
- 下列不属于用户程序类型的选项是( )
A.用户指令解释程序
B.开关量逻辑程序
C.模拟量运算程序
D.闭环控制程序
- 下列属于三菱FX系列PLC编程软件的选项是( )
A.FXGP_WIN-C软件
B.GX Developer软件
C.STEP 7软件
D.FREELENCE 800F软件
- 下列不属于PLC工作过程的选项是( )
A.输入采样
B.用户程序执行
C.输出等待
D.输出刷新
- 顺序功能流程图的主要组成部分不包括( )
A.状态
B.转移条件
C.转移方向
D.转移结果
- 辅助继电器M的主要类型不包括( )
A.通用辅助继电器
B.断电保持辅助继电器
C.特殊辅助继电器
D.时钟脉冲继电器
- 下列关于变址寄存器的说法错误的是( )址寄存器。
B.变址寄存器V/Z实际上是一种特殊用途的数据寄存器。
C.FX2N系列PLC的变址寄存器都是32位的寄存器
D.变址寄存器用于改变元件的编号(变址),例如V0=5,则执行D20V0时,被执行的编号为D25(D20+5)。
- 通过FX编程软件不能实现的程序类型有( )
A.梯形图
B.指令表
C.结构化文本
D.SFC顺序功能图
- FX编程软件中,在梯形图编程界面中输入一个常闭触点,其快捷键是( )
A.F1
B.F5
C.F6
D.F7
- FX编程软件中,下列关于PLC程序下载,说法错误的是( )
A.FX软件中的程序用指令表编辑可直接传送到PLC中。
B.FX软件中,梯形图编辑的程序要求转换成指令表才能传送。
C.FX软件中,梯形图编辑的程序可直接传送到PLC中。
D.FX软件向PLC写入程序时,必须先遥控中止PLC,使PLC处于停止状态。
- 下列关于GX编程软件与FX软件的区别说法正确的是( )
A.软件适用范围相同
B.操作运行方式相同
C.FX编程软件中没有END命令,程序依然可以正常运行
D.GX编程软件中没有END命令,程序依然可以正常运行
- GX编程软件中,当程序编写完成并经过转换后,要通过( )执行程序检查。
A.菜单栏上的“变换”→“程序检查”
B.菜单栏上的“工具”→“程序检查”
C.菜单栏上的“编辑”→“程序检查”
D.菜单栏上的“诊断”→“程序检查”
- GX编程软件中,当程序编写完成并经过转换、检查、保存后,要通过( )执行程序写入。
A.菜单栏上的“变换”→“ PLC写入”
B.菜单栏上的“工具”→“ PLC写入”
C.菜单栏上的“编辑”→“ PLC写入”
D.菜单栏上的“在线”→“ PLC写入”
- 下列关于手持编程器基本指令写入的说法中错误的是( )
A.仅有指令助记符,不带元件,操作方法:[写入功能]→[指令]→[GO]
B.有指令助记符和一个元件,操作方法:[写入功能]→[指令]→[元件符号]→[元件号]→[GO]
C.有指令助记符带两个元件,操作方法:[写入功能]→[指令]→[第1元件符号]→[第1元件号]→ [第2元件符号]→[第2元件号]→[GO]。
D.手持编程器基本指令写入时,会用到[写入功能]键。
- 手持编程器程序删除的方式不包括( )
A.逐条删除
B.指定范围的删除
C.成对删除
D.NOP式成批删除
- 下列关于FX编程软件中的PLC型号选择,说法正确的是( )
A.点击菜单栏上的“文件”→“新文件”,在弹出的“PLC类型设置”对话框中设置PLC型号
B.FX编程软件的“PLC类型设置”对话框中可以选择Q系列PLC。
C.FX编程软件的“PLC类型设置”对话框中可以选择4类FX系列PLC
D.FX编程软件的“PLC类型设置”对话框中只可以选择FX2N PLC
- 在GX编程软件中,按下键盘上的“SHIFT+F8”的作用是( )
A.输入上升沿脉冲
B.输入下降沿脉冲
C.并联上升沿脉冲
D.并联下降沿脉冲
- PLC的定时器中设置的寄存器不包括( )
A.触点寄存器(一个字长)
B.设定值寄存器(一个字长)
C.当前值寄存器(一个字长)
D.映象寄存器(一个二进制位)
- 下列属于10ms通用定时器的是( )
A.T0
B.T100
C.T244
D.T250
- PLC实训任务完成后,需要( )
A.对所操作设备进行复位、还原
B、整理工位、清点工具
C、填写设备使用登记表
D、以上都是
- 实训场地现场清理,下列做法错误的是( )
A、用螺丝刀拆除导线。
B、将电器元件拆卸,整理,任意摆放。
C、整理资料。
D、清扫设备周围清洁卫生,保持环境整洁。
- 在电机星三角降压启动控制案例中,若因控制程序导致性接触器KM3和角接触器KM2同时吸合,则( )
A.发生相间短路事故
B.发生断路事故、
C.电机会反转
D.电机缺相
- FX2N系列PLC的指令系统中,CMP是( )
A.比较指令
B.移位指令
C.传送指令
D.区间比较指令
- 电路连接完成后,用万用表对控制电路进行检测,主要检测电路中是否存在( )等情况。
A.开路
B.断路
C.通路
D.短路、断路
- 下列关于FX2N系列PLC的计数器,说法错误的是( )
A.FX2N系列计数器分为内部计数器和高速计数器两类
B.内部计数器是在执行扫描操作时对内部信号(如X、Y、M、S、T等)进行计数。
C.内部输入信号的接通和断开时间应比PLC的扫描周期稍短。
D.内部计数器又可分为16位增计数器和32位可增可减双向计数器两种类型。
- 下列关于取指令与输出指令说法错误的是选项( )
A.LD、LDI可与ANB、ORB指令配合实现块逻辑运算;
B.OUT指令可以连续使用若干次(相当于线圈并联)
C.对于定时器和计数器,在OUT指令之后应设置常数K或数据寄存器。
D.OUT指令可以直接与左母线相连。
- 下列关于32位增/减计数器说法错误的选项是( )
A.32位增/减计数器可分为通用型和断电保持型。
B.32位增/减计数器与16位增计数器除位数不同外,还在于它能通过控制实现加/减双向计数。
C.32位增/减计数器设定值范围均为-214783648~-+214783647(32位)。
D.32位增/减计数器用常数K设定计数器的设定值
- 下列关于高速计数器概述正确的是 ( )
A. 高速计数器的运行建立在中断的基础上,这意味着事件的触发与扫描时间有关。
B. 梯形图中高速计数器的线圈应一直通电,以表示与它有关的输入点已被使用,其他高速计数器的处理不能与它冲突。
C. 高速计数器与内部计数器相比除允许输入频率高之外,应用也更为灵活,高速计数器均没有断电保持功能。
D. 适合用来做为高速计数器输入的PLC输入端口有X0~X7。X0~X7能重复使用。
- 下列关于高速计数器的计数速度的说法错误的是 ( )
A. 一般的计数频率:单相和双向计数器最高l0kHz,A/B相计数器最高为5kHz。
B. 最高的总计数频率:FXlS和FXlN为60kHz,FX2N和FX2NC为20kHZ,计算总计数频率时A/B相计数器的频率应加倍。
C. 应用指令SPD(速度检测,FUC56)具有高速计数器和输入中断的特性。
D. SPD指令使用的输入点能与高速计数器和中断使用的输入点冲突。
- 下列关于皮带输送机物料计数控制的说法错误的是 ( )
A.YL-235光机电一体化实训装置物料传送及分拣机构上的物料识别与分拣系统,主要由物料检测传感器、推料气缸及三个料仓组成。
B.设备中皮带输送机的三相交流异步电动机由变频器进行调速控制。
C.皮带输送机物料计数控制可以实现物料分拣。
D. 不可以用数据寄存器存储总的物料输送数量。
- 下列( )不属于状态转移图的三要素
A.驱动负载
B.指定转移条件
C.指定转移目标
D.制定输入条件
- 在状态梯形图中, 状态元件SI与( )相连。
A:左母线
B右母线
C:中母线
D:新母线
- 同一编号的定时器线圈( )
A.不能在多个状态中重复使用
B.能在多个相邻的状态中重复使用
C.不能在相邻的状态中重复使用
D.以上都错。
- FX2N系列PLC步进指令编程中的通用状态元件是( )
A.S10~S19
B.S20~S499
C.S500~S899
D.S0~S899
- 相邻状态使用的T、C元件,编号( )相同
A.能
B.必须相同
C.不能
D.以上都可以
- 在STL与RET指令之间不能使用( )指令。
A. MC、MCR
B. LD
C.LDI
D.OUT
- 下列关于SFC编程规则,说法错误的选项是( )
A.自复位状态在程序中用RST指令表示
B.状态转移图中和流程可以交叉
C.若要对某个区间状态进行复位,可用区间复位指令 ZRST
D.SFC程序初始化常采用M8002初始脉冲。
- 三菱FX编程软件的SFC编辑界面中,状态输入位的主要作用是( )
A.输入状态框阶梯块符号
B.输入跳转和重置符号
C.调用菜单命令各状态或阶梯块对应的内置梯形图
D.以上都是
- 在YL-235A搬运机构的运行控制案例中,机械手气爪夹紧与松开的状态检测是通过( )来实现的
A.光电开关
B.光纤传感器
C.磁性开关
D.电感传感器
- 状态转移图的三要素有( )
A.负载驱动和指定转移条件
B.指定转移方向
C.指定转移条件
D.以上都是
- 下列关于单流程状态转移图,说法正确的选项是( )
A.所谓单流程结构,就是由一系列相继执行的工步组成的单条流程
B.单流程结构的每一工步的后面只能有一个转移的条件,且转向仅有一个工步。
C.单流程结构的状态不必按顺序编号,其它流程的状态也可以作为状态转移的条件。
D.以上都对
- 运用状态编程思想解决问题设计出状态转移图后,有时候发现这些状态转移图不单单是一种分支、汇合流程,而是若干个或若干类( )流程的组合。
A.分支、汇合
B.转移、驱动
C.分支、转移
D.汇合、驱动
- 跳转与循环是选择性分支的一种( )
A.标准形式
B.普通形式
C.特殊形式
D.以上都不对
- YL-235A光机电一体化实训装置物料传送及分拣机构上的物料识别与分拣系统,主要由物料检测传感器、( )及三个料仓组成。
A、气缸 B、推料气缸 C送料气缸 D、以上都是

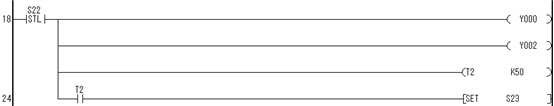

- 下图所示的梯形图程序,说法错误的选项是( )
A. 这是一个步进梯形图程序
B.Y000=1是S22工步的驱动任务之一
C.Y001=1是S22工步的驱动任务之一
D.定时器T2计时是转移条件

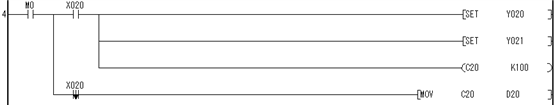

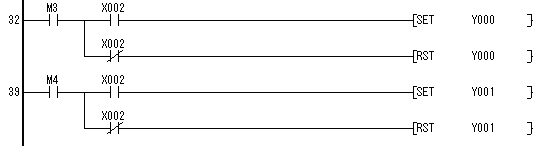

- 如下图所示程序,分析错误的选项是( )
A.当M0=1且X20=1时,Y20、Y21置位。
B.当M0=1且X20由0→1时,C20计数器计数值自动加1
C.当M0=1且X20由1→0时,C20计数器的计数值被传送到D20寄存器中存储。
D.以上都错。

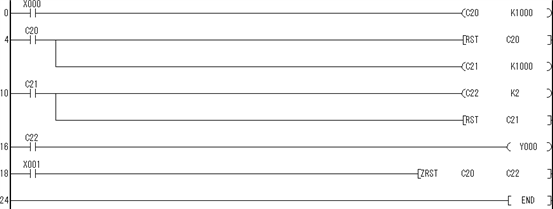

- 下图所示程序分析错误的是 ( )
A.此图为三个计数器串联实现1000×1000×2次计数梯形图程序。
B.X001闭合后,三个计数器均复位清零。
C.C21每计数到500次时,C21计数器动作。
D.C21每计数到1000次时,C22计数器的计数值自动加1。

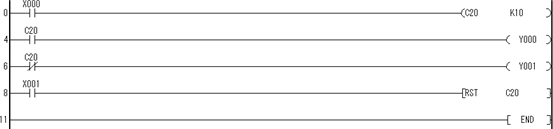

- 下图所示的梯形图程序,分析错误的选项是( )
A.X000=1时,C20计数器开始工作
B.C20的计数值达到10时,C20常开触点闭合
C.C20的计数值达到10时,C20常闭触点断开
D.X001=1时,C20自动复位清零。

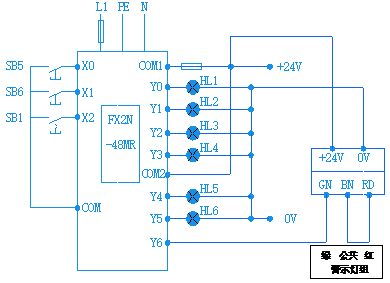

- 花样走马灯控制电路如下图所示,下列说法错误的是( )
A.红绿双色警示灯的供电电源是DC 24V
B.红绿双色警示灯中的红灯和绿灯均受PLC程序控制
C.警示灯的电源接通后,红色警示灯立即开始闪亮。
D.若 GN与BN直接相连,则警示灯的电源接通后,绿色警示灯立即开始闪亮。
- 如下图所示的梯形图程序,分析错误的选项是( )
A.这是一个周期及占空比均可调节的连续脉冲控制程序。
B.因为缺少定时器复位程序,该程序只能输出一个脉冲
C.X002常闭触点断开时,两个定时器的定时值保持,不会自动清零
D.程序中的两个定时器若改为通用定时器,则这是一个周期及占空比均可调节的连续脉冲控制程序。
- 如下图电动机串电阻降压启动的电动机主电路所示,如果接触器KM1和KM2同时吸合,则( )
A.电机无法启动
B.电机降压运行
C.电机全压运行
D.发生短路事故

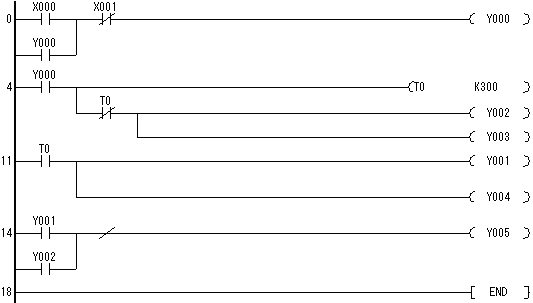

- 如下图所示为电动机星三角降压启动电路的控制程序,分析错误的选项是( )
A.X000闭合时,Y000线圈得电并自锁。
B.Y000常开触点闭合时,Y002、Y003线圈得电,电机以星型连接方式启动
C.电机以星型方式启动并运行30S后自动切换为角型运行
D.X001常闭触点断开时,电机从角型连接方式自动切换为星型连接方式,运行30S后自动停止。

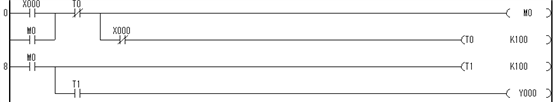

- 如下图所示的梯形图程序,分析错误的选项是( )
A.X000闭合时,该程序循环执行
B.可以通过调节T0的设定值来调节该程序的循环周期
C.该脉冲控制程序的占空比是固定的不可调节的。
D.可以通过调节T1的设定值来调节该程序的循环周期
- 如下图所示的梯形图程序,该程序的作用是( )
A.延时接通
B.延时断开
C.接通延时且断开延时
D.以上都错
- 如下图所示梯形图程序,分析错误的选项是( )
A.该程序中四个定时器采用了独立定时法。
B.X000常开触点闭合时,四个定时器同时开始计时
C.任意时刻X000常开触点断开时,四个定时器同时失电。
D.X000常开触点断开时,四个输出继电器隔5S依次失电。

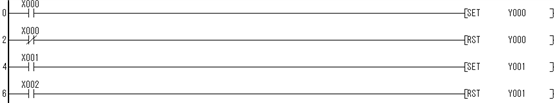

- 如下图所示程序,分析错误的选项是( )
A.X000常开触点闭合时,Y000置位
B.X000常闭触点闭合时,Y000复位
C.X001常开触点闭合时,Y001线圈得电,X001常开触点断开时,Y001线圈失电
D.X002常开触点闭合时,Y001线圈失电。
- 如下图所示程序,说法正确的是( )
A.该程序中使用了主控指令
B.该程序中使用了读栈指令
C.该程序中使用进栈和出栈指令
D.该程序中使用了进栈、读栈和出栈指令

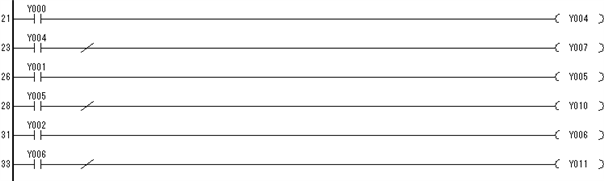

- 写列梯形图分析错误的选项是( )
A .Y004的状态与Y007的状态总是相同的
B.该梯形图程序中使用了取反指令
C.Y005与Y010的状态总是相反的
D.Y006线圈得电时,Y011线圈必然失电

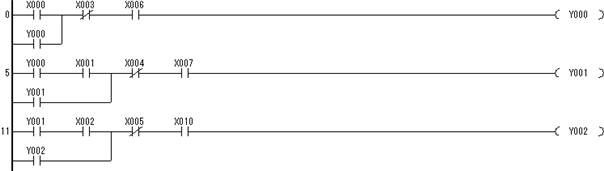

- 写列梯形图分析错误的选项是( )
A.Y000~Y002的启动顺序是Y000→Y001→Y002
B.Y000~Y002的停止顺序是Y000→Y001→Y002
C.Y000~Y002线圈均得电的情况下,直接使得X003常闭触点断开,Y000线圈仍得电
D.Y000~Y002线圈均得电的情况下,直接使得X004常闭触点断开,Y001线圈仍得电

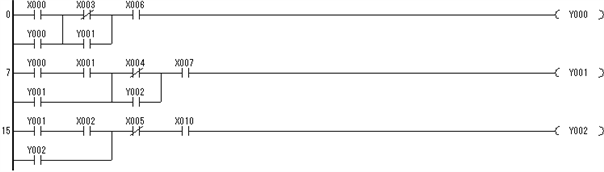

- 如下图所示,下列分析错误的选项是( )
A.Y000~Y002线圈均失电的情况下,若想要Y002得电,则Y001和Y002必须先得电
B.Y000~Y002线圈均失电的情况下,若想要Y001得电,则Y000和Y002必须先得电
C.若X004常闭触点断开,则Y001线圈必然失电
D.若X005常闭触点断开,则Y002线圈必然失电
- 如下图所示的程序中,说法正确的是( )
A.当X002常开触点断开时,Y000线圈有可能得电
B.当Y000线圈得电时,Y000常开触点闭合(自锁)
C.当Y000常开触点断开时,Y000线圈有可能得电
D.当X000常开触点闭合时,Y000线圈必然得电
- 如下图所示的梯形图程序,说法错误的选项是( )
A.该梯形图程序用到了LDF指令和ORF指令
B.X000常开触点由断开到闭合瞬间,M0接通一个扫描周期
C.X001常开触点由闭合到断开瞬间,M0接通一个扫描周期
D.X000或X001常开触点由闭合到断开瞬间,M0接通一个扫描周期
- 如下图所示的程序中,说法正确的是( )
A.当X002常开触点断开时,Y000线圈有可能得电
B.当Y000线圈得电时,Y000常开触点闭合(自锁)
C.当Y000常开触点断开时,Y000线圈有可能得电
D.当X000常开触点闭合时,Y000线圈必然得电
- 如下图所示的梯形图程序中,当Y000线圈得电时,不可能出现的情况是( )
A.X000常开触点闭合
B.X000~X002常开触点都闭合
C.X000~X002常开触点都断开
D.X001常开触点闭合
- 判断题(正确的在括号内打“√”,错误的在括号内打“×”,每题1分,共20分)
- 步进指令是由状态转移图设计梯形图的一种步进型指令,状态转移图直观地表示工艺流程。( )
- 只要提供一个时钟脉冲信号作为计数器的计数输入信号,计数器就可以实现定时功能。( )
- 时钟脉冲信号的周期与计数器的设定值相加就是定时时间。( )
- 计数器不能单独或与定时器结合实现延时功能。( )
- PLC通过硬件系统来完成工艺设定的执行任务。( )
- 三菱FX2N-48MR PLC按PLC结构形式来说,属于整体式。( )
- 手持编程器只能编写梯形图程序而不能编写指令表程序。( )
- 使用FX软件编写的控制程序可以在GX软件中打开。( )
- 若手持编程器液晶屏上显示均为NOP,则说明程序已经清零。( )
- 积算定时器的型号范围是T246~T255。( )
- C0~100为16位通用型增计数器。( )
- 16位增计数器为递加计数,应用前先对其设置一设定值,当输入信号(上升沿)个数累加到设定值时,计数器动作。( )
- PLC输入继电器的常开触点与常闭触点在编程中可无数次重复使用。( )
- 梯形图与电器控制系统的电路图区别很大,不易理解。( )
- 功能流程图是专用于工业顺序控制程序设计的一种功能性说明语言。( )
- 初始状态寄存器S0~S9共10点。( )
- 状态编程中,状态转移条件是单一的触点。( )
- C235~C240只能用RST指令来复位。( )
- 辅助继电器M401属于特殊辅助继电器。( )
- FX2N系列PLC的X端子为输出继电器的接线端子,是将内部信号引出PLC的必经通道。( )
