可编程序控制器原理与应用理论试卷二
单位___________ 姓名___________ 班级____________
注 意 事 项
- 本试卷依据课程标准命制,考试时间:120分钟。
- 请在试卷相应位置上填写姓名、准考证号和所在单位的名称,并用2B铅笔填涂答题卡上的相应位置处。
- 考试结束后,考生务必将上交试卷和答题卡。
- 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
- 考试应按要求作答,如不按要求进行作答,一律视为作答无效。
| 一 | 二 | 总分 |
得分 |
|
|
|
- 选择题(请将正确答案的代号填入括号内,每题1分,共80分)
- 电气图中,行程开关的符号为( )
A. FR B. SQ C. FU D.SB
- 交流接触器的( )发热是主要的。
A.触点 B.铁心 C.线圈 D.短路环
- 交流接触器的结构由( )和其他部件组成。
A. 动作机构、触头系统、灭弧装置
B. 电磁机构、触头系统、灭弧装置
C. 电磁机构、触头系统、外壳装置
D. 电磁机构、线圈系统、灭弧装置
- FX系列PLC中LDP表示( )指令
A、下降沿 B、上升沿 C、复位 D、输出有效
- M8003有( )功能
A、置位功能 B、复位功能 C、常数 D、初始化功能
- 日本三菱FX2N 系列PLC属于( )PLC
A.第一代
B.第二代
C.第三代
D.第四代
- 下列关于外部输入/输出继电器、内部继电器、定时器、计数器等软元件,说法正确的选项是( )
A.这些软元件的常开触点在程序中不可以重复使用,只能使用一次。
B.这些软元件的常闭触点在程序中不可以重复使用,只能使用一次。
C.这些软元件的线圈在程序中不可以重复使用,只能使用一次。
D.这些软元件的触点在程序中可以重复使用。
- 下列关于线圈与梯形图母线的说法错误的是( )
A.梯形图每一行都是从左母线开始,线圈接在最右边
B.梯形图又两条母线,一条称为左母线,一条称为右母线。
C.线圈可以直接与左母线相连。
D.在继电器控制原理图中,继电器的触点可以放在线圈的右边,但在梯形图中触点不允许放在线圈的右边。
- 下列关于双线圈输出问题说法错误的选项是( )
A.双线圈输出在梯形图编程中会出现逻辑错误,因此当程序中出现双线圈输出问题时,程序会报错。
B.基本指令编程中,应尽量避免双线圈输出。
C.步进指令编程中,在不同的工步中出现双线圈输出是允许的。
D.同一编号的线圈在一个程序中使用两次以上称为双线圈输出。
- 梯形图编程过程中应符合一定的编程规则,下列( )不属于基本规则
A.并联块串联时应符合“左重右轻”原则
B.线圈可以并联也可以串联。
C.串联块并联时应符合“上重下轻”原则
D.以END结束程序。
- 指令表程序“LD X000”说法错误的选项是( )
A.LD是指令,也就是操作码
B.LD X000是编程元件
C.X是标识符
D.000代表参数
- 下列关于取指令说法正确的选项是( )
A.LD称为取指令
B.取指令在梯形图上的表现形式为一个常开触点的连接
C.串联一个常开触点都用LD指令
D.LD指令的功能是读取常开触点
- 一个常闭触点与左母线连接应该用( )
A.取指令LD
B.取反指令LDI
C.输出指令OUT
D.结束指令END
- 输出指令不能用于驱动( )
A.输出继电器
B.输入继电器
C.定时器
D.计数器
- 下列关于取指令与输出指令说法错误的是选项( )
A.LD、LDI可与ANB、ORB指令配合实现块逻辑运算;
B.OUT指令可以连续使用若干次(相当于线圈并联)
C.对于定时器和计数器,在OUT指令之后应设置常数K或数据寄存器。
D.OUT指令可以直接与左母线相连。
- 下列关于取上升沿指令和取下降沿指令说法错误的选项是( )
A.LDP表示上升沿检测
B.LDF表示下降沿检测
C.LDP指令和LDF指令的操作元件均为X、Y、M、S、T、C
D.LDP指令和LDF指令的程序步数均为2
- 指令表程序“LDP X000”与“LD X000”的区别是( )
A.LDP X000,仅在X000常开触点闭合时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
B.LDP X000,X000常开触点闭合后一直接通,直到X000断开。LD X000,仅在X000常开触点闭合时接通一个扫描周期,随即断开
C.LDP X000,仅在X000常闭触点闭合时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
D.LDP X000,仅在X000常闭触点断开时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
- LDF指令的功能是( )
A.上升沿检测指令,仅在指定位元件的上升沿(由OFF→ON)时接通一个扫描周期
B.下降沿检测指令,仅在指定位元件的下降沿(由ON→OFF)时接通一个扫描周期。
C.上升沿检测指令,仅在指定位元件的上升沿(由ON→OFF)时接通一个扫描周期
D.下降沿检测指令,仅在指定位元件的下降沿(由OFF→ON)时接通一个扫描周期。
- AND指令的功能是( )
A.串联一个常开触点
B.串联一个常闭触点
C.并联一个常开触点
D.并联一个常闭触点
- ANI指令的功能是( )
A.串联一个常开触点
B.串联一个常闭触点
C.并联一个常开触点
D.并联一个常闭触点
- OR指令的功能是( )
A.并联一个常开触点
B.并联一个常闭触点
C.上升沿检测并联连接
D.下降沿检测并联连接
- ORI指令的功能是( )
A.并联一个常开触点
B.并联一个常闭触点
C.上升沿检测并联连接
D.下降沿检测并联连接
- 下列关于触点并联指令说法错误的选项是( )
A.触点并联指令包括或指令(OR)、或非指令(ORI)、上升沿检测并联连接指令(ORP)以及下降沿检测并联连接指令(ORF),共四种。
B.或指令(OR)是一个常开触点并联连接指令,完成逻辑“或”运算。
C.或非指令(ORI)是一个常闭触点并联连接指令,完成逻辑“或非”运算。
D.ORP指令是上升沿检测的并联连接指令,仅在指定的位元件上升沿(ON→OFF变化时)时,接通一个扫描周期
- 下列关于ORB指令说法错误的选项是( )
A.几个串联电路块并联连接时,每个串联电路块开始时应该用LD或LDI指令;
B.有多个电路块并联回路,如对每个电路块使用ORB指令,则并联的电路块数量没有限制;
C.编程过程中,ORB指令可以连续使用,且使用次数不限
D.单个触点与前面电路并联时不能用电路块“或”操作指令
- 电路块与操作又称为( ),在指令表中用ANB表示
A.串联电路的并联连接
B.串联电路的串联连接
C.并联电路的串联连接
D.并联电路的并联连接
- 下列关于ORB指令说法错误的选项是( )
A.几个串联电路块并联连接时,每个串联电路块开始时应该用LD或LDI指令;
B.有多个电路块并联回路,如对每个电路块使用ORB指令,则并联的电路块数量没有限制;
C.编程过程中,ORB指令可以连续使用,且使用次数不限
D.单个触点与前面电路并联时不能用电路块“或”操作指令
- 电路块与操作又称为( ),在指令表中用ANB表示
A.串联电路的并联连接
B.串联电路的串联连接
C.并联电路的串联连接
D.并联电路的并联连接
- 下列关于主控指令说法错误的选项是( )
A.MC指令的操作元件可以是输出继电器Y或辅助继电器M
B.MC指令的操作元件可以是特殊辅助继电器
C.MC指令后,必须用MCR指令使左母线由临时位置返回到原来位置。
D.MC/MCR指令可以嵌套使用
- 在FX2系列PLC中,有( )个存储运算中间结果的存储器,称为栈存储器。
A.10个
B.11个
C.12个
D.13个
- MPS指令是指( )
A.进栈指令
B.读栈指令
C.出栈指令
D.写栈指令
- 下列关于微分指令,说法错误的选项是( )
A.PLS是上升沿微分输出指令
B.PLF是下降沿微分输出指令
C.微分输出指令的操作数是Y、M
D.微分输出指令的程序步都是1
- 上升沿微分输出指令(PLS)的作用是( )
A.当输入条件为ON时,相应的输出位元件Y或M接通一个扫描周期。
B. 当输入条件为OFF时,相应的输出位元件Y或M接通一个扫描周期。
C. 当输入条件为ON时,相应的输出位元件Y或M接通。
D. 当输入条件为OFF时,相应的输出位元件Y或M接通。
- 下列关于逻辑反指令的用法说明,错误的选项是( )
A.INV指令是将INV电路之前的运算结果取反;
B.能编制AND、ANI指令步的位置可使用INV;
C.LD、LDI、OR、ORI指令步的位置能使用INV;
D. 在含有ORB、ANB指令的电路中,INV是将执行INV之前的运算结果取反。
- 空操作指令的作用不包括( )
A.空操作指令(NOP)不执行操作,但占一个程序步
B.执行NOP时并不做任何事,有时可用NOP指令短接某些触点或用NOP指令将不要的指令覆盖。
C.当PLC执行了清除用户存储器操作后,用户存储器的内容全部变为空操作指令。
D.用空操作指令将程序隔开。
- 三菱FX2N-48MR PLC按PLC按规模属于( )
A.微型机
B.小型机
C.中型机
D.大型机
- 如下图所示,当梯形图程序中的X1常开触点闭合时,下列说法错误的是( )
A.梯形图中的Y1线圈得电
B.Y1输出主触点闭合
C.梯形图中的Y1常开触点断开
D.外部输出设备通电
- FX编程软件中,下列关于PLC程序下载,说法错误的是( )
A.FX软件中的程序用指令表编辑可直接传送到PLC中。
B.FX软件中,梯形图编辑的程序要求转换成指令表才能传送。
C.FX软件中,梯形图编辑的程序可直接传送到PLC中。
D.FX软件向PLC写入程序时,必须先遥控中止PLC,使PLC处于停止状态。
- 下列关于GX编程软件,说法错误的选项是( )
A.GX编程软件能够完成Q系列、QnA系列、A系列、FX系列PLC的编程。
B.GX编程软件能够编写梯形图、指令表、SFC控制程序。
C.使用FX软件编写的控制程序可以在GX软件中打开。
D.使用GX软件编写的控制程序可以在FX软件中打开。
- 下列关于GX编程软件与FX软件的区别说法正确的是( )
A.软件适用范围相同
B.操作运行方式相同
C.FX编程软件中没有END命令,程序依然可以正常运行
D.GX编程软件中没有END命令,程序依然可以正常运行
- 三菱FX-20P-E简易编程器的组成不包括( )
A.液晶显示屏
B.ROM写入器接口
C. 功能键
D. 光纤接口
- 下列关于手持编程器基本指令写入的说法中错误的是( )
A.仅有指令助记符,不带元件,操作方法:[写入功能]→[指令]→[GO]
B.有指令助记符和一个元件,操作方法:[写入功能]→[指令]→[元件符号]→[元件号]→[GO]
C.有指令助记符带两个元件,操作方法:[写入功能]→[指令]→[第1元件符号]→[第1元件号]→ [第2元件符号]→[第2元件号]→[GO]。
D.手持编程器基本指令写入时,会用到[写入功能]键。
- 下列关于手持编程器说法错误的选项是( )
A.若液晶屏上显示均为NOP,则说明程序已经清零。
B.写入功能指令时,先输入功能指令号再按[FNC]键。
C.功能指令的输入方法有直接输入指令号、和)借助于[HELP]键的功能,在所显示的指令一览表上检索指令编号后再输入两种。
D.读出程序时,可以指定指针,从PLC的用户程序存储器读出并显示程序
- 在GX编程软件的梯形图编程界面上输入一个定时时间为20S的定时器T20,正确的方法是( )
A.按下快捷键“F8”,在弹出的对话框中输入“T20 K20”
B.按下快捷键“F8”,在弹出的对话框中输入“T20 K200”
C.按下快捷键“F7”,在弹出的对话框中输入“T20 K20”
D.按下快捷键“F7”,在弹出的对话框中输入“T20 K200”
- PLC的定时器中设置的寄存器不包括( )
A.触点寄存器(一个字长)
B.设定值寄存器(一个字长)
C.当前值寄存器(一个字长)
D.映象寄存器(一个二进制位)
- 实训场地现场清理,下列做法错误的是( )
A、用螺丝刀拆除导线。
B、将电器元件拆卸,整理,任意摆放。
C、整理资料。
D、清扫设备周围清洁卫生,保持环境整洁。
- 在电机星三角降压启动控制案例中,若因控制程序导致性接触器KM3和角接触器KM2同时吸合,则( )
A.发生相间短路事故
B.发生断路事故、
C.电机会反转
D.电机缺相
- 下列关于32位增/减计数器说法错误的选项是( )
A.32位增/减计数器可分为通用型和断电保持型。
B.32位增/减计数器与16位增计数器除位数不同外,还在于它能通过控制实现加/减双向计数。
C.32位增/减计数器设定值范围均为-214783648~-+214783647(32位)。
D.32位增/减计数器用常数K设定计数器的设定值
- 下列关于SFC编程规则,说法错误的选项是( )
A.自复位状态在程序中用RST指令表示
B.状态转移图中和流程可以交叉
C.若要对某个区间状态进行复位,可用区间复位指令 ZRST
D.SFC程序初始化常采用M8002初始脉冲。
- 一个完整的SFC程序是由初始状态、有向线段、转移条件和( )等内容组成的
A.左转向
B.右转向
C.左右转向
D.转移方向
- 在三菱FX编程软件中,可以通过( )菜单切换到SFC编辑界面
A.编辑
B.工具
C.查找
D.视图
- 三菱FX编程软件的SFC编辑界面中,状态输入位的主要作用是( )
A.输入状态框阶梯块符号
B.输入跳转和重置符号
C.调用菜单命令各状态或阶梯块对应的内置梯形图
D.以上都是
- 在YL-235A搬运机构的运行控制案例中,机械手气爪夹紧与松开的状态检测是通过( )来实现的
A.光电开关
B.光纤传感器
C.磁性开关
D.电感传感器
- 运用状态编程思想解决问题设计出状态转移图后,有时候发现这些状态转移图不单单是一种分支、汇合流程,而是若干个或若干类( )流程的组合。
A.分支、汇合
B.转移、驱动
C.分支、转移
D.汇合、驱动
- 跳转与循环是选择性分支的一种( )
A.标准形式
B.普通形式
C.特殊形式
D.以上都不对
- 若要程序返回到上面某个状态再开始往下继续执行,这是逆向跳转,也称作( )
A、转换
B、循环
C、变换
D、以上都是
- 有多条并行分支与选择性分支时,每个初始状态的电路总数应小于等于( )
A.4条
B.8条
C.10条
D.16条
- YL-235A光机电一体化实训装置物料传送及分拣机构上的物料识别与分拣系统,主要由物料检测传感器、( )及三个料仓组成。
A、气缸 B、推料气缸 C送料气缸 D、以上都是

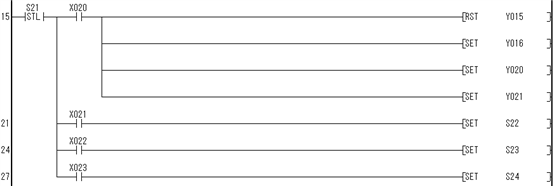

- 如下图所示的梯形图程序,分析错误的选项是( )
A.从梯形图程序可以看出,该程序是一个并行性分支程序。
B.X021=1时,转移到工步S22
C.X022=1时,转移到工步S23
D.X023=1时,转移到工步S24

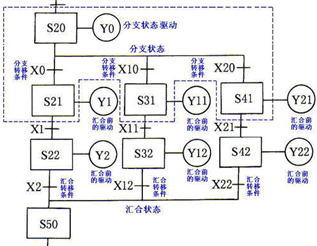

- 如下图所示,说法错误的选项是( )
A. 从三个流程中选择执行哪一个流程由转移条件X0、X10、X20决定;
B. 分支转移条件X0、X10、X20不能同时接通,哪个接通,就执行哪条分支;
C. 当S20已动作,一旦X0接通,程序就向S21转移,但S20仍置位。
D. 汇合状态S50,可由S22、S32、S42中任意一个驱动。

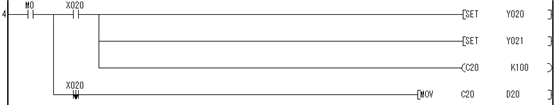

- 如下图所示程序,分析错误的选项是( )
A.当M0=1且X20=1时,Y20、Y21置位。
B.当M0=1且X20由0→1时,C20计数器计数值自动加1
C.当M0=1且X20由1→0时,C20计数器的计数值被传送到D20寄存器中存储。
D.以上都错。

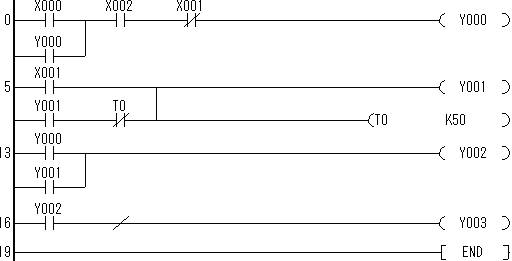

- 如下图所示的能耗制动控制程序,分析错误的选项是( )
A.Y001线圈的得电时间不低于5S。
B.该程序中使用了最大限时控制程序。
C.Y002与Y003输出继电器的状态总是相反的
D.若X002外接热继电器的常闭触点,在不存在过载的情况下,当X000常开触点闭合时,Y000得电并自锁。
- 如下图所示为基于PLC控制的能耗制动电路图,说法错误的选项是( )
A.KM1和KM2之间为交流接触器互锁。
B.热继电器可步进PLC,直接接在电路中也能起到保护作用
C.程序中的X2必须使用常闭触点,否则电路无法启动
D.KM1和KM2交流接触器不可能同时得电。

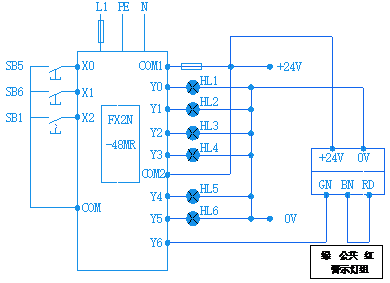

- 花样走马灯控制电路如下图所示,下列说法错误的是( )
A.红绿双色警示灯的供电电源是DC 24V
B.红绿双色警示灯中的红灯和绿灯均受PLC程序控制
C.警示灯的电源接通后,红色警示灯立即开始闪亮。
D.若 GN与BN直接相连,则警示灯的电源接通后,绿色警示灯立即开始闪亮。
- 如下图所示的梯形图程序,分析错误的是( )
A .X000闭合时,Y000线圈立即得电
B.X000断开时,Y000线圈立即失电
C.该程序的作用是最小限时
D.Y000线圈的得电时间最大不超过10S。

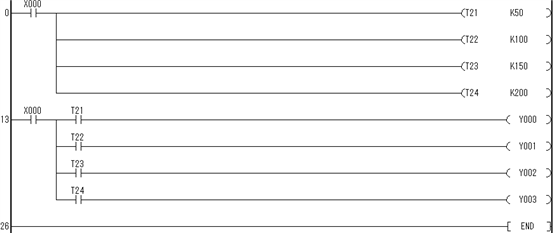

- 如下图所示梯形图程序,分析错误的选项是( )
A.该程序中四个定时器采用了独立定时法。
B.X000常开触点闭合时,四个定时器同时开始计时
C.任意时刻X000常开触点断开时,四个定时器同时失电。
D.X000常开触点断开时,四个输出继电器隔5S依次失电。

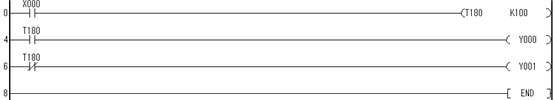

- 如下图所示的梯形图程序,说法正确的选项是( )
A.X000断开时,T180常开触点有可能闭合
B.X000断开时,T180常闭触点有可能断开
C.X000闭合时,T180开始计时
D.X000闭合时,T180触点动作

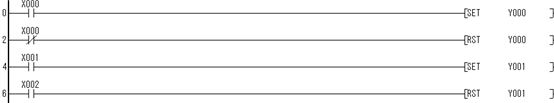

- 如下图所示程序,分析错误的选项是( )
A.X000常开触点闭合时,Y000置位
B.X000常闭触点闭合时,Y000复位
C.X001常开触点闭合时,Y001线圈得电,X001常开触点断开时,Y001线圈失电
D.X002常开触点闭合时,Y001线圈失电。

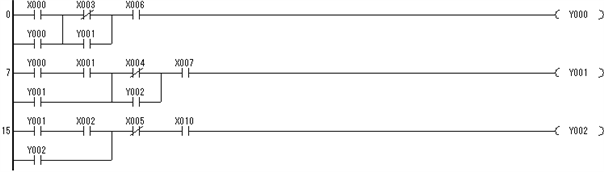

- 写列梯形图分析错误的选项是( )
A.Y000~Y002的启动顺序是Y000→Y001→Y002
B.Y000~Y002的停止顺序是Y000→Y001→Y002
C.Y000~Y002线圈均得电的情况下,直接使得X003常闭触点断开,Y000线圈仍得电
D.Y000~Y002线圈均得电的情况下,直接使得X004常闭触点断开,Y001线圈仍得电
- 如下图所示,该梯形图用到了( )指令
A.ORB
B.ANB
C.ORI
D.ANI

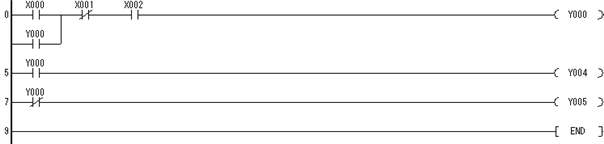

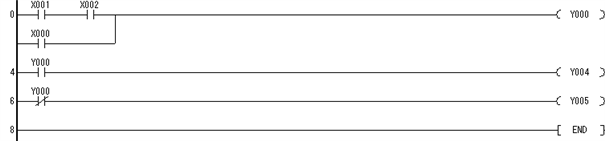

- 如下图所示的程序中,说法正确的是( )
A. Y005线圈得电时,Y000线圈也得电
B. Y004线圈得电时,X002常开触点必然断开
C. X001常闭触点断开时,Y005线圈必然失电
D. Y000常开触点闭合时,Y000线圈和Y004线圈必然得电
- 如下图所示的梯形图中用到了( )指令
A.LD和ORI指令
B.LD和AND指令
C.LD和ORP指令
D.LD和ORF指令
- 如下图所示的梯形图程序中,分析正确的选项是( )
A.当X000常开触点断开时,Y004线圈不可能得电
B.Y000线圈得电时,Y005线圈不可能得电
C.X001常开触点闭合时,Y004线圈不可能得电
D.X002常开触点断开时,Y005不可能失电
- 如下图所示程序中,分析错误的选项是( )
A.Y004与Y005线圈的状态总是一致的。
B.Y003与Y004线圈的状态总是相反的。
C.X002常开触点断开时,Y004线圈失电。
D.X002常闭触点断开是,Y003线圈得得电。

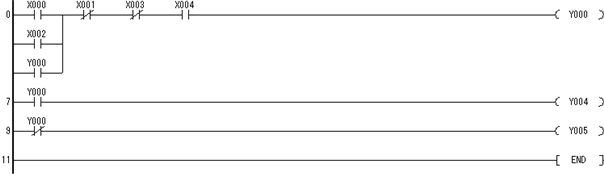

- 如下图所示的程序中,说法错误的选项是( )
A.该梯形图程序可以作为电动机两启两停多地控制程序。
B.该梯形图程序中的启动信号可以是X000,也可以是X002
C.该梯形图程序中的停止信号可以是X001,也可以是X003
D.X004可以外接热继电器,但必须接一个常开触点
- 如下图所示的程序中,说法错误的选项是( )
A.X000常开触点闭合时,Y000线圈可能得电
B.X002常开触点闭合时,Y000线圈可能得电
C.X001常闭触点闭合时,Y000线圈可能得电
D.X003常闭触点断开时,Y000线圈可能得电
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示的程序中,分析正确的是( )
A.X001常开触点闭合时,Y002线圈失电
B.X001常闭触点闭合时,Y001线圈得电
C.X001常开触点闭合时,Y002线圈得电
D.X001常闭触点断开时,Y001线圈失电
- 如下图所示的程序中,下列说法错误的是( )
A.X000常开触点闭合时,Y000线圈得电
B.X000常开触点断开时,Y000线圈得电
C.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈得电
D.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈失电
- 如下图所示的梯形图程序中,当Y000线圈得电时,不可能出现的情况是( )
A.X000常开触点闭合
B.X000~X002常开触点都闭合
C.X000~X002常开触点都断开
D.X001常开触点闭合
- 判断题(正确的在括号内打“√”,错误的在括号内打“×”,每题1分,共20分)
- PLC实训过程中,涉及到强电部分的操作应独立操作完成。( )
- 德国西门子公司的S7-400系列PLC属于模块式结构的机型。( )
- 按钮帽上的颜色用于引起警惕。 ( )
- 交流接触器的结构由电磁机构、触头系统、灭弧装置和其他部件组成。( )
- 模块式结构的PLC的特点是系统构成单一,不易扩展。( )
- 用户存储器用以存放模块化应用功能子程序。( )
- 输入继电器线圈的得电或失电取决于PLC外部触点的状态,外部触点闭合则线圈失电,外部触点断开则线圈得电。( )
- 开关量输入接口可分为直流输入电路、交流输入电路及交直流输入电路等类型。( )
- 输出继电器用来将PLC内部信号输出传送给外部负载(用户输出设备)。( )
- 模式转换开关用来改变PLC的工作模式。( )
- 将转换开关打到STOP位置上,则PLC的停止指示灯(STOP)发光,表示PLC正处于停止状态。( )
- 在负载使用不同电压类型和等级时,可以将COM1、COM2、COM3、COM4用导线短接起来。( )
- FX2N-48MR PLC的输出侧共有4个COM端子。( )
- 16位增计数器(C0~C199),共200点,其中C0~C99为通用型,C100~C199共100点为断电保持型。( )
- 定时器的基本的编程方法有独立定时与叠加定时。( )
- 当执行条件满足时,各定时器同时开始计时,由于各定时器的设定值相同,因此各定时器的延时时间也不相同,各定时器之间没有相互的制约关系。( )
- SB1、SB2、FR是输入元件。( )
计数器的设定值在间接设定时,要用编号紧连在一起的两个数据计数器。( )
- 高速计数器与内部计数器相比除允许输入频率高之外,应用也更为灵活,高速计数器均没有断电保持功能。( )
- 计数器与定时器一样,也有最大计数值。( )
- 时钟脉冲信号的周期与计数器的设定值相加就是定时时间。( )
