可编程序控制器原理与应用理论试卷一
单位___________ 姓名___________ 班级____________
注 意 事 项
- 本试卷依据课程标准命制,考试时间:120分钟。
- 请在试卷相应位置上填写姓名、准考证号和所在单位的名称,并用2B铅笔填涂答题卡上的相应位置处。
- 考试结束后,考生务必将上交试卷和答题卡。
- 答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔。
- 考试应按要求作答,如不按要求进行作答,一律视为作答无效。
| 一 | 二 | 总分 |
得分 |
|
|
|
- 选择题(请将正确答案的代号填入括号内,每题1分,共80分)
- 在电气图中,按钮的符号为( )
A. FR B. KM C. FU D.SB
- FX系列PLC中LDP表示( )指令
A、下降沿 B、上升沿 C、复位 D、输出有效
- M8003有( )功能
A、置位功能 B、复位功能 C、常数 D、初始化功能
- 下列不属于PLC的发展趋势的是( )
A.多功能化
B.高速化
C.高成本化
D.高集成度
- 下列不属于PLC硬件系统组成的选项是( )
A.中央处理器
B.存储器
C.编程软件
D.I/O模块
- 梯形图编程过程中应符合一定的编程规则,下列( )不属于基本规则
A.并联块串联时应符合“左重右轻”原则
B.线圈可以并联也可以串联。
C.串联块并联时应符合“上重下轻”原则
D.以END结束程序。
- 指令表程序“LD X000”说法错误的选项是( )
A.LD是指令,也就是操作码
B.LD X000是编程元件
C.X是标识符
D.000代表参数
- 一个常闭触点与左母线连接应该用( )
A.取指令LD
B.取反指令LDI
C.输出指令OUT
D.结束指令END
- 输出指令不能用于驱动( )
A.输出继电器
B.输入继电器
C.定时器
D.计数器
- 下列关于取指令与输出指令说法错误的是选项( )
A.LD、LDI可与ANB、ORB指令配合实现块逻辑运算;
B.OUT指令可以连续使用若干次(相当于线圈并联)
C.对于定时器和计数器,在OUT指令之后应设置常数K或数据寄存器。
D.OUT指令可以直接与左母线相连。
- 下列关于取上升沿指令和取下降沿指令说法错误的选项是( )
A.LDP表示上升沿检测
B.LDF表示下降沿检测
C.LDP指令和LDF指令的操作元件均为X、Y、M、S、T、C
D.LDP指令和LDF指令的程序步数均为2
- 指令表程序“LDP X000”与“LD X000”的区别是( )
A.LDP X000,仅在X000常开触点闭合时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
B.LDP X000,X000常开触点闭合后一直接通,直到X000断开。LD X000,仅在X000常开触点闭合时接通一个扫描周期,随即断开
C.LDP X000,仅在X000常闭触点闭合时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
D.LDP X000,仅在X000常闭触点断开时接通一个扫描周期,随即断开。LD X000,X000常开触点闭合后一直接通,直到X000断开
- LDF指令的功能是( )
A.上升沿检测指令,仅在指定位元件的上升沿(由OFF→ON)时接通一个扫描周期
B.下降沿检测指令,仅在指定位元件的下降沿(由ON→OFF)时接通一个扫描周期。
C.上升沿检测指令,仅在指定位元件的上升沿(由ON→OFF)时接通一个扫描周期
D.下降沿检测指令,仅在指定位元件的下降沿(由OFF→ON)时接通一个扫描周期。
- AND指令的功能是( )
A.串联一个常开触点
B.串联一个常闭触点
C.并联一个常开触点
D.并联一个常闭触点
- ANI指令的功能是( )
A.串联一个常开触点
B.串联一个常闭触点
C.并联一个常开触点
D.并联一个常闭触点
- ORI指令的功能是( )
A.并联一个常开触点
B.并联一个常闭触点
C.上升沿检测并联连接
D.下降沿检测并联连接
- 如下图所示的梯形图中用到了( )指令
A.LD和ORI指令
B.LD和AND指令
C.LD和ORP指令
D.LD和ORF指令
- 在FX2系列PLC中,有( )个存储运算中间结果的存储器,称为栈存储器。
A.10个
B.11个
C.12个
D.13个
- MPS指令是指( )
A.进栈指令
B.读栈指令
C.出栈指令
D.写栈指令
- MRD指令是指( )
A.进栈指令
B.读栈指令
C.出栈指令
D.写栈指令
- MPP指令是指( )
A.进栈指令
B.读栈指令
C.出栈指令
D.写栈指令
- 下列关于逻辑反指令的用法说明,错误的选项是( )
A.INV指令是将INV电路之前的运算结果取反;
B.能编制AND、ANI指令步的位置可使用INV;
C.LD、LDI、OR、ORI指令步的位置能使用INV;
D. 在含有ORB、ANB指令的电路中,INV是将执行INV之前的运算结果取反。
- 空操作指令的作用不包括( )
A.空操作指令(NOP)不执行操作,但占一个程序步
B.执行NOP时并不做任何事,有时可用NOP指令短接某些触点或用NOP指令将不要的指令覆盖。
C.当PLC执行了清除用户存储器操作后,用户存储器的内容全部变为空操作指令。
D.用空操作指令将程序隔开。
- 定时器的基本的编程方法有( )
A、独立定时与叠加定时
B、独立定时
C、叠加定时
D、以上都是
- 实训完后,将对所操作设备进行复位、还原。拆除连接线、( )清扫现场卫生,并填写设备使用登记表。
A、整理工位
B、整理工位、清点工具
C、清点工具
D、以上都是
- 下列( )是输入元件。
A、SB1、SB2、FR
B、XO、X1、SB1
C、KM1、SB1、HL1
D、X2、X1、FR
- 下列( )是输入元件。
A、SB1、SB2、FR
B、XO、X1、SB1
C、KM1、SB1、HL1
D、X2、X1、FR
- 下列属于比较结果的情况的是( )
A、大于 B、小于 C、等于 D、以上都是
- 电路连接完成后,用万用表对控制电路进行检测,主要检测电路中是否存在断( )等情况。
A、短路、断路 B、开路 C、断路 D、通路
A:左母线 B右母线
C:中母线 D:新母线
- 各状态的功能是通过 PLC驱动( )来完成的
A:直接驱动 B:软元件组合驱动
C:负载 D:以上都是
- 状态的转移条件是( )的,也可以有多个元件的串、并联组合
A:多个 B:两个
C:单一 D:以上都是
- 为设计控制系统的梯形图,先安排( )输出口及机内器件
A:输入 B:输出
C:输入口 D:输出口
- 三菱变频器模块上的STF端子的功能是( )
A.正方向
B.反方向
C.高速运行
D.中速运行
- 状态编程顺序为( )
A:先进行驱动,再进行转移
B:先进行转移,再进行驱动
C:直接驱动
D:直接转移
- 相邻状态使用的T、C元件,编号( )相同
A:能 B:必须相同
C:不能 D:以上都可以
- 区间复位指令( )
A: ZRST B:ZRTS
C:STZR D:ZTRS
- 状态转移图中和流程( )交叉
A:能 B:胡乱
C:不能 D:可以
- SFC的编辑区内那个区可以输入( )状态框、输入阶梯块符号、输入跳转和重置符号
A: 连接位 B: 分支汇合位
C: 过渡条件位 D: 状态输入位
- 机械手是一种能模仿人手和手臂的某些动作功能,用以按固定程序抓取、( )的自动操作装置。
A: 搬运物件 B: 操作工具
C: 抓取 D: 搬运物件、操作工具
- 状态转移图的三要素有( )
A、负载驱动和指定转移条件
B、指定转移方向
C、指定转移条件
D、以上都是
- 状态转移图的编程方法,步进顺控的编程原则为:先进行( ),然后进行( )
A、状态转移处理、负载驱动处理
B、负载驱动处理、状态转移处理
C、非连续转移、不连续转移,
D、不连续转移、非连续转移
- 跳转与循环是选择性分支的一种( )
A、标准形式
B、普通形式
C、特殊形式
D、以上都不对
- 若要程序返回到上面某个状态再开始往下继续执行,这是逆向跳转,也称作( )
A、转换
B、循环
C、变换
D、以上都是
- 如下图所示的程序中,下列说法错误的是( )
A.X000常开触点闭合时,Y000线圈得电
B.X000常开触点断开时,Y000线圈得电
C.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈得电
D.若PLC的X0输入继电器上外接了一个常开按钮,则按钮松开时,Y000线圈失电
- 如下图所示的程序中,分析正确的是( )
A.X001常开触点闭合时,Y002线圈失电
B.X001常闭触点闭合时,Y001线圈得电
C.X001常开触点闭合时,Y002线圈得电
D.X001常闭触点断开时,Y001线圈失电
- 如下图所示程序中,分析错误的选项是( )
A.Y004与Y005线圈的状态总是一致的。
B.Y003与Y004线圈的状态总是相反的。
C.X002常开触点断开时,Y004线圈失电。
D.X002常闭触点断开是,Y003线圈得得电。
- 如下图所示的梯形图程序中,当Y000线圈得电时,不可能出现的情况是( )
A.X000常开触点闭合
B.X000~X002常开触点都闭合
C.X000~X002常开触点都断开
D.X001常开触点闭合

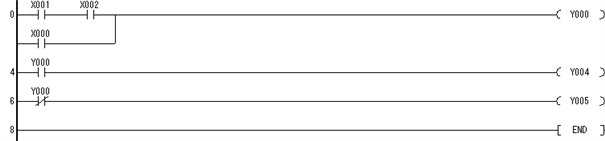

- 如下图所示的梯形图程序中,分析正确的选项是( )
A.当X000常开触点断开时,Y004线圈不可能得电
B.Y000线圈得电时,Y005线圈不可能得电
C.X001常开触点闭合时,Y004线圈不可能得电
D.X002常开触点断开时,Y005不可能失电
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示,该梯形图中用到了( )指令
A.AND指令
B.ANI指令
C.ANDF指令
D.ANDP指令
- 如下图所示的梯形图程序,说法错误的选项是( )
A.该梯形图程序用到了LDF指令和ORF指令
B.X000常开触点由断开到闭合瞬间,M0接通一个扫描周期
C.X001常开触点由闭合到断开瞬间,M0接通一个扫描周期
D.X000或X001常开触点由闭合到断开瞬间,M0接通一个扫描周期
- 下列关于触点并联指令说法错误的选项是( ) A.触点并联指令包括或指令(OR)、或非指令(ORI)、上升沿检测并联连接指令(ORP)以及下降沿检测并联连接指令(ORF),共四种。
B.或指令(OR)是一个常开触点并联连接指令,完成逻辑“或”运算。
C.或非指令(ORI)是一个常闭触点并联连接指令,完成逻辑“或非”运算。
D.ORP指令是上升沿检测的并联连接指令,仅在指定的位元件上升沿(ON→OFF变化时)时,接通一个扫描周期

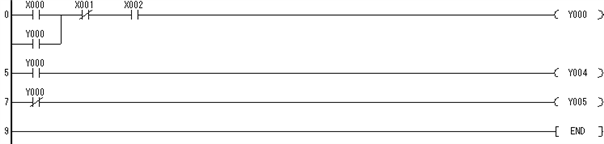

- 如下图所示的程序中,说法正确的是( )
A.当X002常开触点断开时,Y000线圈有可能得电
B.当Y000线圈得电时,Y000常开触点闭合(自锁)
C.当Y000常开触点断开时,Y000线圈有可能得电
D.当X000常开触点闭合时,Y000线圈必然得电

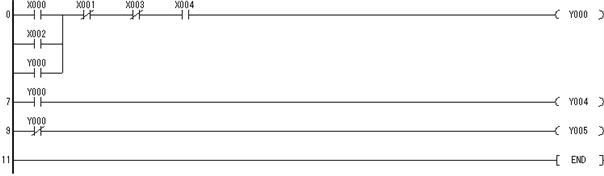

- 如下图所示的程序中,说法正确的是( )
A. Y005线圈得电时,Y000线圈也得电
B. Y004线圈得电时,X002常开触点必然断开
C. X001常闭触点断开时,Y005线圈必然失电
D. Y000常开触点闭合时,Y000线圈和Y004线圈必然得电
- 如下图所示的程序中,说法错误的选项是( )
A.X000常开触点闭合时,Y000线圈可能得电
B.X002常开触点闭合时,Y000线圈可能得电
C.X001常闭触点闭合时,Y000线圈可能得电
D.X003常闭触点断开时,Y000线圈可能得电
- 如下图所示的程序中,说法错误的选项是( )
A.该梯形图程序可以作为电动机两启两停多地控制程序。
B.该梯形图程序中的启动信号可以是X000,也可以是X002
C.该梯形图程序中的停止信号可以是X001,也可以是X003
D.X004可以外接热继电器,但必须接一个常开触点
- 电路块或操作又称为( )在指令表中用ORB表示
A.串联电路的并联连接
B.串联电路的串联连接
C.并联电路的串联连接
D.并联电路的并联连接
- 如下图所示,该梯形图用到了( )指令
A.ORB
B.ANB
C.ORI
D.ANI
- 如下图所示,该梯形图用到了( )指令
A.ORB
B.ANB
C.ORI
D.ANI
- 如下图所示,当Y000线圈失电时,下列分析错误的选项是( )
A.当X001常开触点闭合时,Y001无法得电
B.当X002常开触点闭合时,Y002无法得电
C.Y000线圈失电的原因必然是因为X003常闭触点断开
D.Y000线圈失电的原因可能是因为X003常闭触点断开

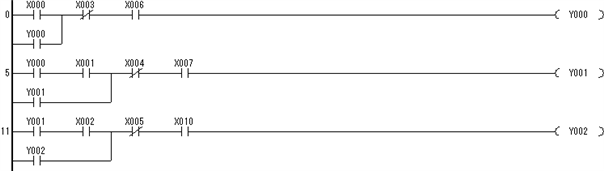

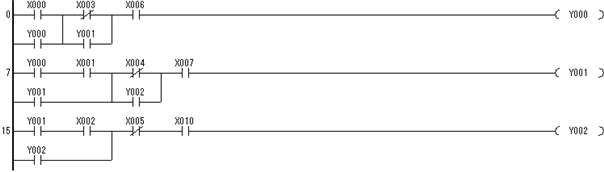

- 如下图所示,下列分析错误的选项是( )
A.Y000~Y002线圈均失电的情况下,若想要Y002得电,则Y001和Y002必须先得电
B.Y000~Y002线圈均失电的情况下,若想要Y001得电,则Y000和Y002必须先得电
C.若X004常闭触点断开,则Y001线圈必然失电
D.若X005常闭触点断开,则Y002线圈必然失电
- 写列梯形图分析错误的选项是( )
A.Y000~Y002的启动顺序是Y000→Y001→Y002
B.Y000~Y002的停止顺序是Y000→Y001→Y002
C.Y000~Y002线圈均得电的情况下,直接使得X003常闭触点断开,Y000线圈仍得电
D.Y000~Y002线圈均得电的情况下,直接使得X004常闭触点断开,Y001线圈仍得电

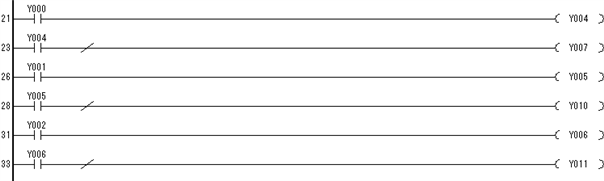

- 写列梯形图分析错误的选项是( )
A .Y004的状态与Y007的状态总是相同的
B.该梯形图程序中使用了取反指令
C.Y005与Y010的状态总是相反的
D.Y006线圈得电时,Y011线圈必然失电

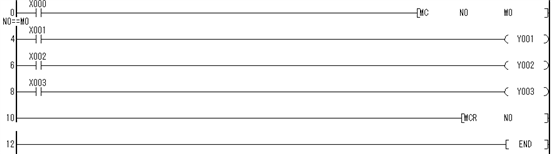

- 下图所示程序,分析错误的选项是( )
A.该程序中使用了主控指令
B.当X000常开触点断开时,Y001线圈必然失电
C.MCR称为主控结束指令
D.当X000常开触点断开时,Y003线圈可能得电
- 如下图所示程序,说法正确的是( )
A.该程序中使用了主控指令
B.该程序中使用了读栈指令
C.该程序中使用进栈和出栈指令
D.该程序中使用了进栈、读栈和出栈指令

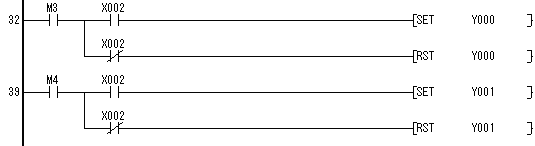

- 如下图所示程序,分析错误的选项是( )
A.X000常开触点闭合时,Y000置位
B.X000常闭触点闭合时,Y000复位
C.X001常开触点闭合时,Y001线圈得电,X001常开触点断开时,Y001线圈失电
D.X002常开触点闭合时,Y001线圈失电。
- 上升沿微分输出指令(PLS)的作用是( )
A.当输入条件为ON时,相应的输出位元件Y或M接通一个扫描周期。
B. 当输入条件为OFF时,相应的输出位元件Y或M接通一个扫描周期。
C. 当输入条件为ON时,相应的输出位元件Y或M接通。
D. 当输入条件为OFF时,相应的输出位元件Y或M接通。

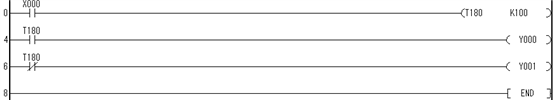

下图通用定时器的动作原理中,错误的选项是( )
A、当X0常开触点闭合时,定时器的线圈接通,定时器开始计时,当定时器的计时值≤设定值时,即计时值≥100时,定时器的线圈得电。
B、定时器的线圈得电时,T180常开触点闭合,T180常闭触点断开。
C、任意时刻断开定时器线圈,则定时器的线圈立即失电。
D、定时器的线圈失电时,T180常开触点断开,T180常闭触点闭合。
- 1ms积算定时器(T246~T249)的定时时间范围中,正确的是( )
A、、0.001~32.767s
B、、0.001~32.766s
C、0.001~32.767s
D、以上都是。
- 下图所示的积算定时器的基础程序中,积算定时器的动作原理阐述错误的是( )
A、 初始状态下,X000=0,积算定时器断开,计时值为0,定时器线圈失电,T250常开触点断开,T250常闭触点闭合。
B、 当X000=1时,接通积算定时器T250,计时器开始计时。
C、当X000常开触点再次断开时,积算定时器停止计时,但是积算定时器的计时值清零。
D、当计时值≥设定值(100)时,积算定时器线圈得电,其常开触点闭合,常闭触点断开。

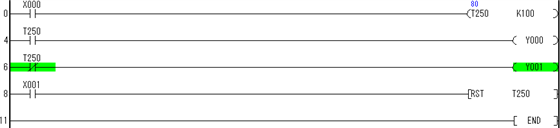

- 下图积算定时器接断开后计时值保持图中,错误的是( )
A、 当X000常开触点再次闭合后,积算定时器在原计时值的基础上继续开始计时。
B、 当计时值≥设定值(100)时,积算定时器线圈得电,其常开触点闭合,常闭触点不变。
C、 当X000常开触点再次断开时,积算定时器停止计时,但是积算定时器的计时值保持,不清零。
D、积算定时器的复位清零应用RST复位指令实现,当X001常开触点闭合时,接通复位指令,使得T250积算定时器复位清零,T250线圈失电,其常开触点断开,其常闭触点闭合。程序恢复到初始状态。

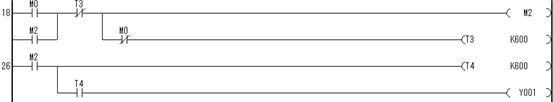

- 如图所示风机系统启动后,风机B延时( )启动。
A 40S
B 45S
C 50S
D 60S

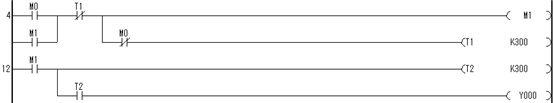

风机系统启动后,风机A延时30S启动,风机系统停止后,风机A延时30S( )
A 启动
B 停止
C 无变化
- 常用的脉冲输出控制程序有脉冲宽度和( )的连续脉冲程序和( )的连续脉冲程序。
A 周期 宽度
B 长度 周期
C 幅度 频率
D 周期不可调 周期可调

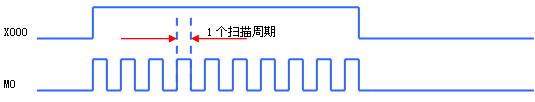

- 如图所示为( )的脉冲输出控制程序图。
A脉冲宽度可调节
B脉冲周期不可调节
C 脉冲宽度和周期都可调节
D脉冲宽度和周期都不可调节
- 下列选项中关于32位双向计数器的说法错误的是 ( )
A. 计数器的设定值与16位计数器一样,可直接用常数K或间接用数据寄存器D的内容作为设定值。
B. 计数器的设定值在间接设定时,要用编号紧连在一起的两个数据计数器。
C. C200~C234是增计数还是减计数,分别由特殊辅助继电器M8200~M8234设定。对应的特殊辅助继电器被置为ON时为增计数,置为OFF时为减计数。
D. 32位双向计数器与16位增计数器除位数不同外,还在于它能通过控制实现加/减双向计数。

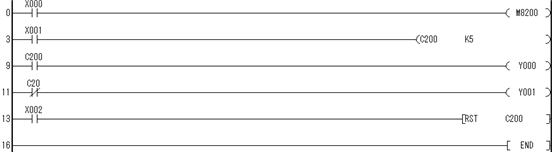

- 下图分析错误的选项是 ( )
- 如图所示的梯形图中,X000常开触点控制M8200线圈,M8200线圈失电时,增减计数器C200为减计数,M8200得电时,增减计数器C200为增计数。
- 任意时刻,X002常开触点闭合时,C200计数器复位清零。
C. 该梯形图中X001可称为双向计数器的计数触点。
D. 该梯形图中X002可称为双向计数器的复位触点。
- 下列关于高速计数器的计数速度的说法错误的是( )
A. 一般的计数频率:单相和双向计数器最高l0kHz,A/B相计数器最高为5kHz。
B. 最高的总计数频率:FXlS和FXlN为60kHz,FX2N和FX2NC为20kHZ,计算总计数频率时A/B相计数器的频率应加倍。
C. 应用指令SPD(速度检测,FUC56)具有高速计数器和输入中断的特性。
D. SPD指令使用的输入点能与高速计数器和中断使用的输入点冲突。

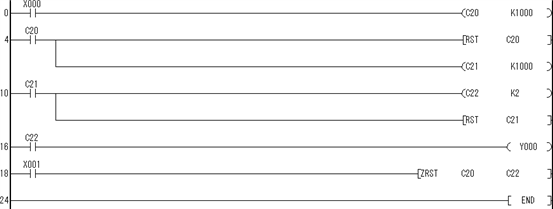

- 下图所示程序分析错误的是 ( )
- 此图为三个计数器串联实现1000×1000×2次计数梯形图程序。
- X001闭合后,三个计数器均复位清零。
- C21每计数到500次时,C21计数器动作。
- C21每计数到1000次时,C22计数器的计数值自动加1。
- 判断题(正确的在括号内打“√”,错误的在括号内打“×”,每题1分,共20分)
- PLC实训过程中,涉及到强电部分的操作应独立操作完成。( )
- PLC的编程复杂,一般情况下不容易掌握,大多数PLC的编程均提供了常用的梯形图方式和面向工业控制的指令方式。 ( )
- 日本三菱FX2N 系列PLC属于模块式结构的机型。( )
- 德国西门子公司的S7-400系列PLC属于模块式结构的机型。( )
- 延时误差和精度主要由时钟脉冲信号的周期决定。( )
- 计数器与定时器一样,也有最大计数值。( )
- 100ms积算定时器(T250~T255)的定时时间范围是0.3~3276.7s。( )
- 步进指令设计的梯形图比较复杂,不容易理解。( )
- MC指令的操作元件可以是特殊辅助继电器。( )
- 逻辑反指令占用2个程序步。( )
- 当计数值大于等于设定值时,计数器的线圈断电,若计数值小于设定值,计数器的线圈通电。( )
- SET是置位指令,它的作用是使被操作的目标元件置位并保持。( )
- PLF是下降沿微分输出指令。( )
- 所有PLC程序结束时都必须用END指令,否则程序会出错。( )
- MPS指令、MRD指令、MPP指令必须成对使用,缺一不可。( )
- 梯形图又两条母线,一条称为左母线,一条称为右母线。( )
- 线圈可以直接与左母线相连。( )
- 梯形图中高速计数器的线圈应一直通电,以表示与它有关的输入点已被使用,其他高速计数器的处理不能与它冲突。( )
- 串联一个常开触点都用LD指令。( )
- 内部计数器输入信号的接通和断开时间比PLC的扫描周期稍短。( )
